英伟达“RTX5090 工程卡”现身：“满血”GB202 核心，双 12+4 Pin 供电
1 天前
/ 阅读约3分钟
来源：IT之家
该显卡采用 GB202-200-A1 变体核心，启用全部的 24576 CUDA 核心，配备的 GDDR7 显存运行在 32Gbps 下，功耗达 800W。
IT之家 1 月 21 日消息，Chiphell 网友 omonob 今晚分享了一张据称为供英伟达 AIC 显卡厂商设计使用的早期“RTX 5090 工程卡”的图片，该图 PCB 部分经过模糊处理，仅保留了最核心的 GPU 芯片、显存和供电接口信息。

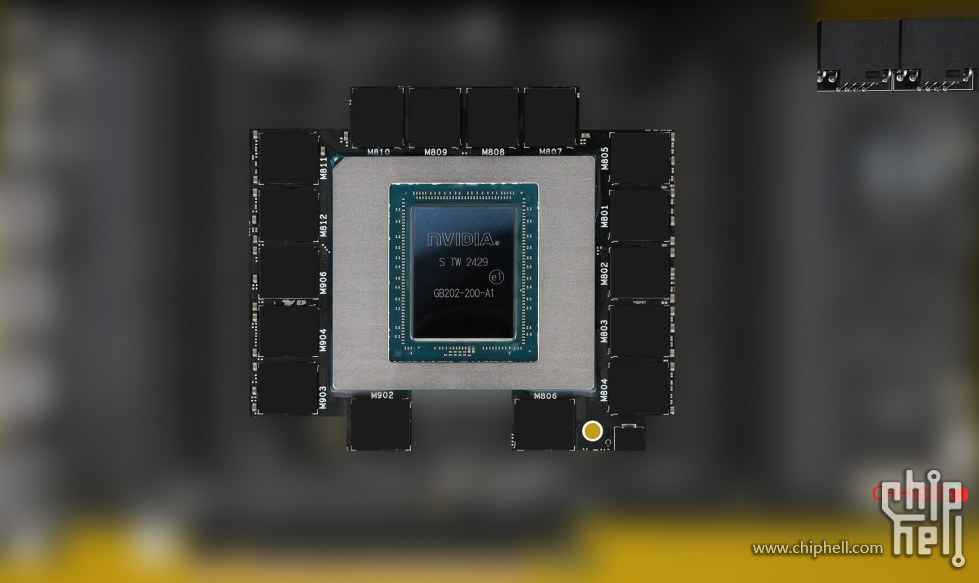

可以看到该显卡采用 GB202-200-A1 变体核心（最终版 RTX 5090 为 GB202-300-A1），核心生产时间为 2024 年第 29 周（7 月 15 日~7 月 21 日），周围为“5452”排布的 16 颗显存，右上角为两组 12+N Pin 供电接口。
IT之家注：从接口外的金属走线来看，其供电接口为 12+4 Pin，而非原贴主表述的 12 Pin。
该网友表示，这张工程样卡拥有完整的 192 SM 规模 24576 CUDA 核心，GPU 加速频率和基准频率分别为 2514MHz 和 2100MHz（最终版 RTX 5090 为 2410MHz 和 2010MHz），配备的 32GB GDDR7 显存运行在 32Gbps 下，显存带宽达 2048GB/s。
该工程样卡的 GPU 核心启用规模和运行频率均高于最终版 RTX 5090，这自然带来更大的电力消耗：其功耗达 800W，较最终版 RTX 5090 高出 225W，且需要 2 组 12+N Pin 供电接口才能满足其需求。
| 规格对比 | RTX 5090 | 工程卡 | 比例 |
| GPU 核心代号 | GB202-300-A1 | GB202-200-A1 | N/A |
| CUDA 核心数量 | 21760 | 24576 | +12.94% |
| SM 数量 | 170 | 192 | +12.94% |
| GPU 加速频率（MHz） | 2410 | 2514 | +4.32% |
| GPU 基准频率（MHz） | 2010 | 2100 | +4.48% |
| 显存类型 | GDDR7 | GDDR7 | = |
| 标准显存配置（GB） | 32 | 32 | = |
| 显存位宽（Bit） | 512 | 512 | = |
| 显存等效速率（Gbps） | 28 | 32 | +14.29% |
| 显存带宽（GB/s） | 1792 | 2048 | +14.29% |
| 显卡总功耗（W） | 575 | 800 | +39.13% |
