在拉斯维加斯举办的CES 2025展会上,英特尔隆重推出了Arrow Lake移动产品系列,其中包括五款专为高性能轻薄本设计的Core Ultra 200H系列处理器,以及六款专为笔记本电脑定制的Core Ultra 200HX系列处理器。200H系列代表了Core Ultra 200系列中的主流性能标杆,而200HX系列则凭借与桌面PC处理器相同的硅材料,为发烧友提供了接近桌面/工作站级别的性能。尽管英特尔之前推出的Core Ultra 200V Lunar Lake处理器在电池续航方面表现卓越,但由于这两个新系列处理器未能满足Microsoft CoPilot+ PC认证所需的最低NPU AI性能要求,Lunar Lake仍是目前唯一支持CoPilot+的平台。
此次发布正值英特尔努力稳固其笔记本市场份额,以抵御AMD的蚕食,并应对来自高通、苹果及可能很快加入的英伟达等Arm架构新玩家的竞争。为巩固市场地位,英特尔推出了涵盖200V、200HX、200U及双管齐下的200H系列的多款产品,旨在推动公司笔记本产品线迈向新高度。
(图片来源: 英特尔)
(图片来源: 英特尔)
(图片来源: 英特尔)
(图片来源: 英特尔)
(图片来源: 英特尔)
(图片来源: 英特尔)

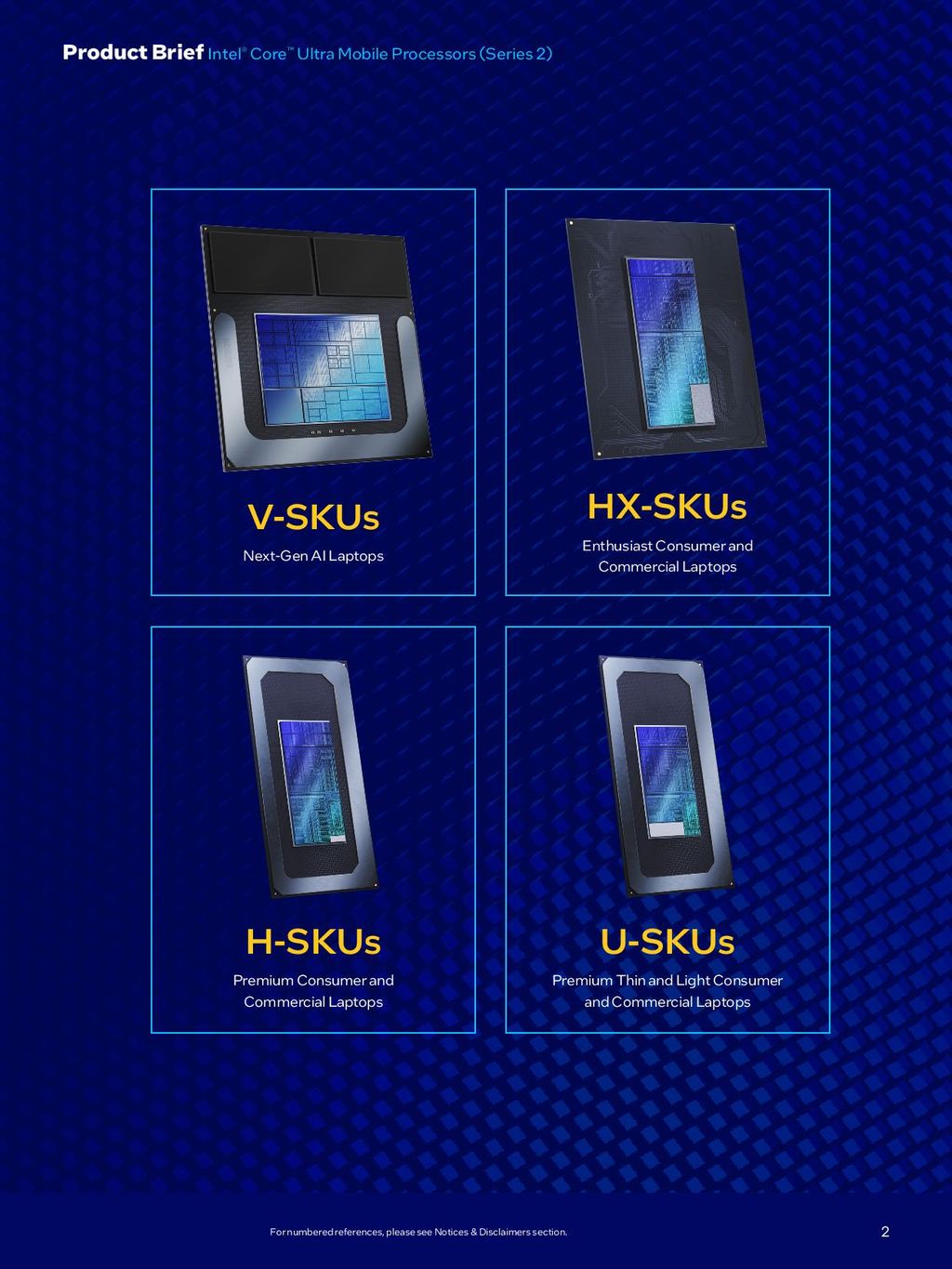

英特尔Core Ultra 200系列是一个结构复杂、层级分明的产品线,以下是其详细分类:

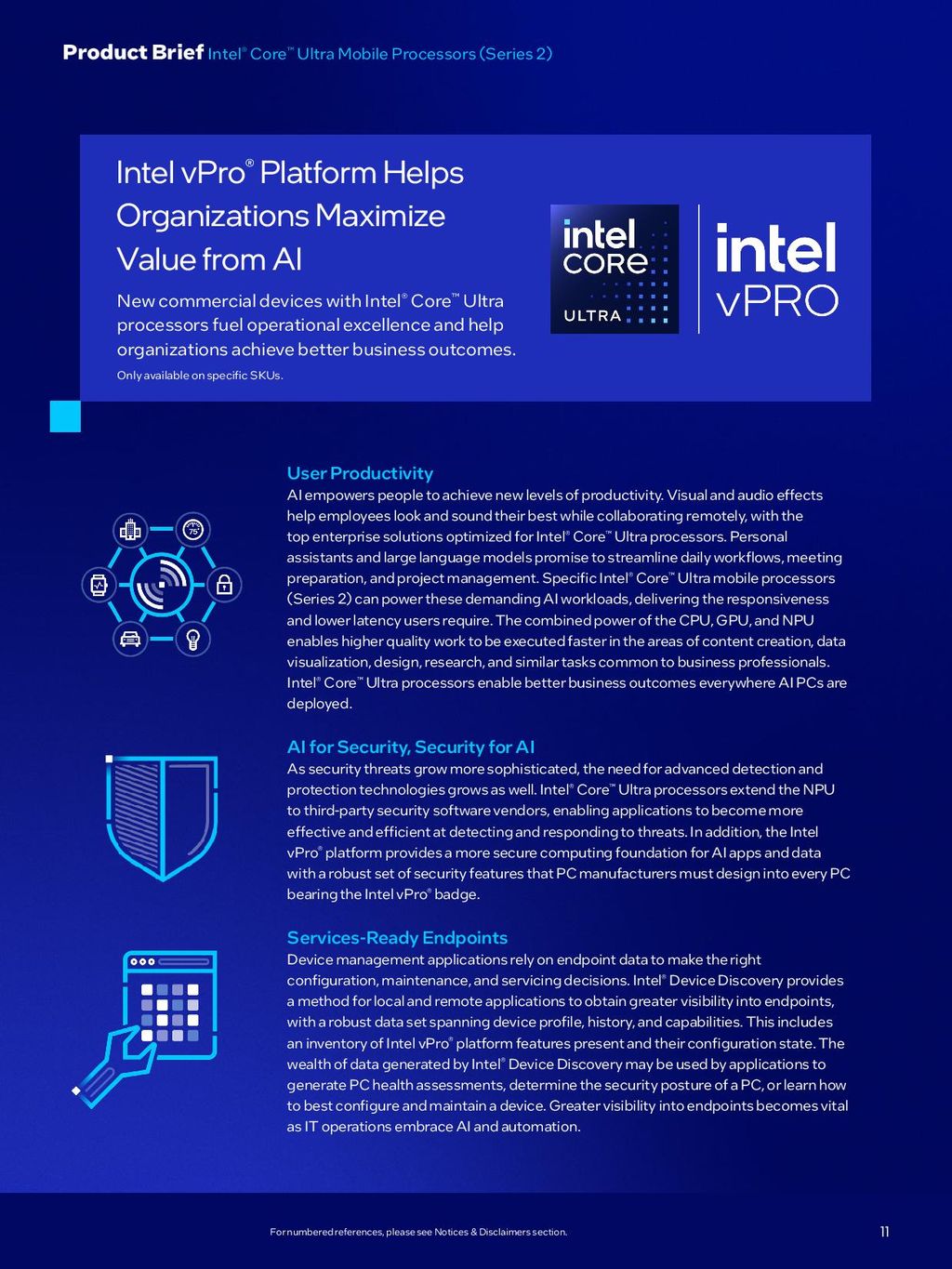

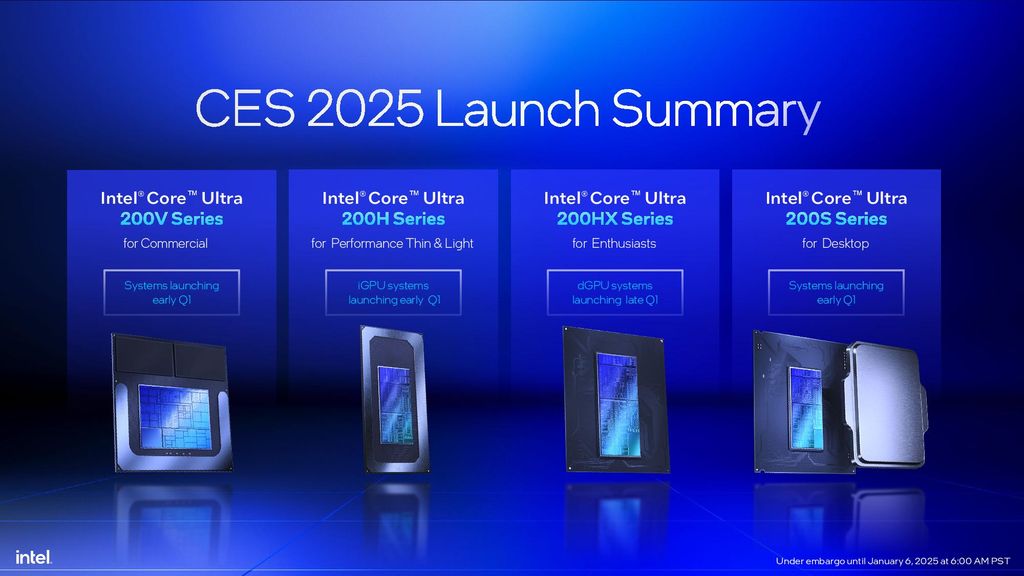

集成显卡的Core Ultra 200H系列处理器将于第一季度初面世,而搭载独立显卡的Core Ultra 200HX系列系统则因新一代独立显卡家族的发布计划,预计于第一季度末上市。此外,英特尔还计划在第一季度初推出其VPro Lunar Lake型号。

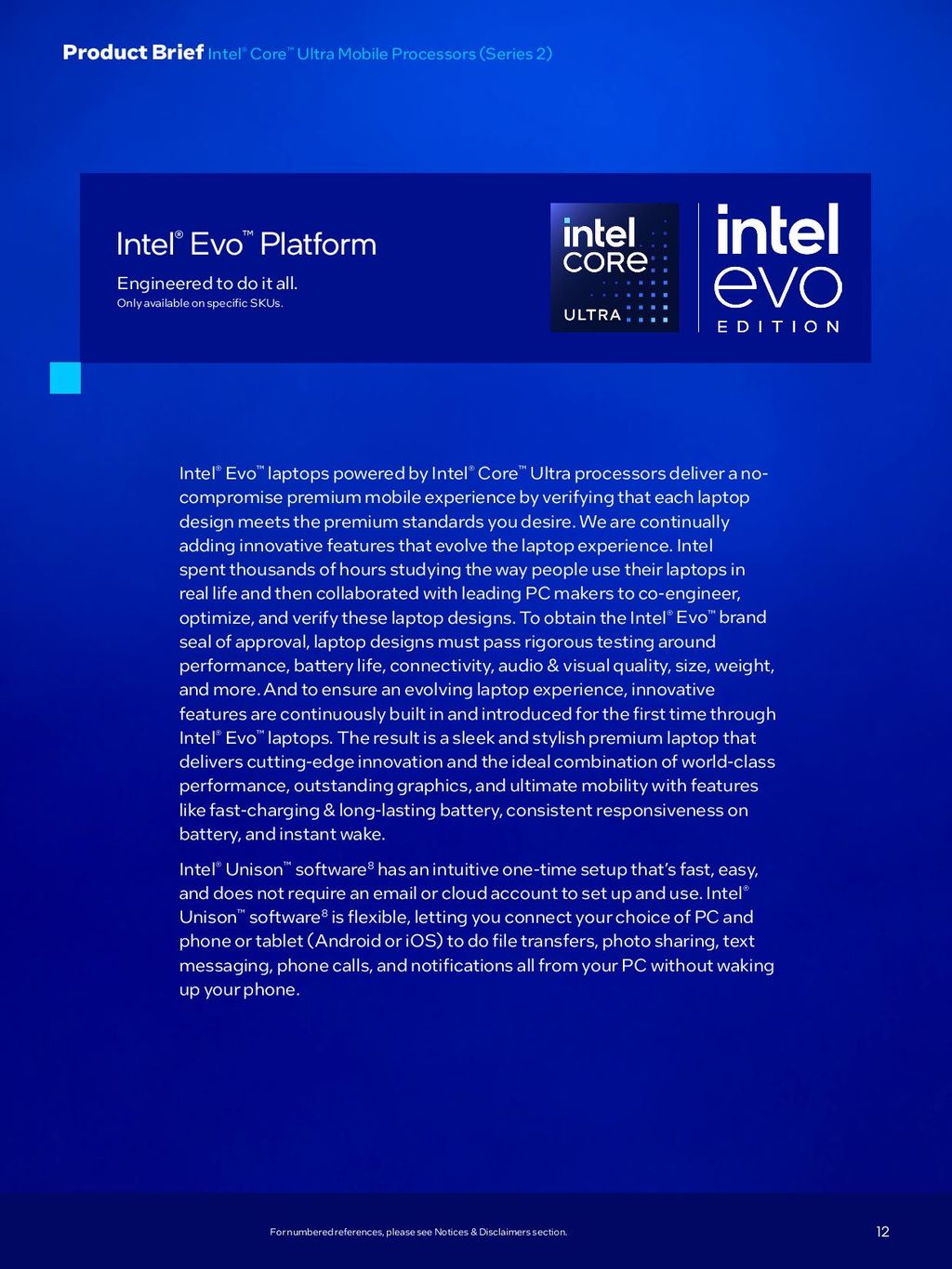

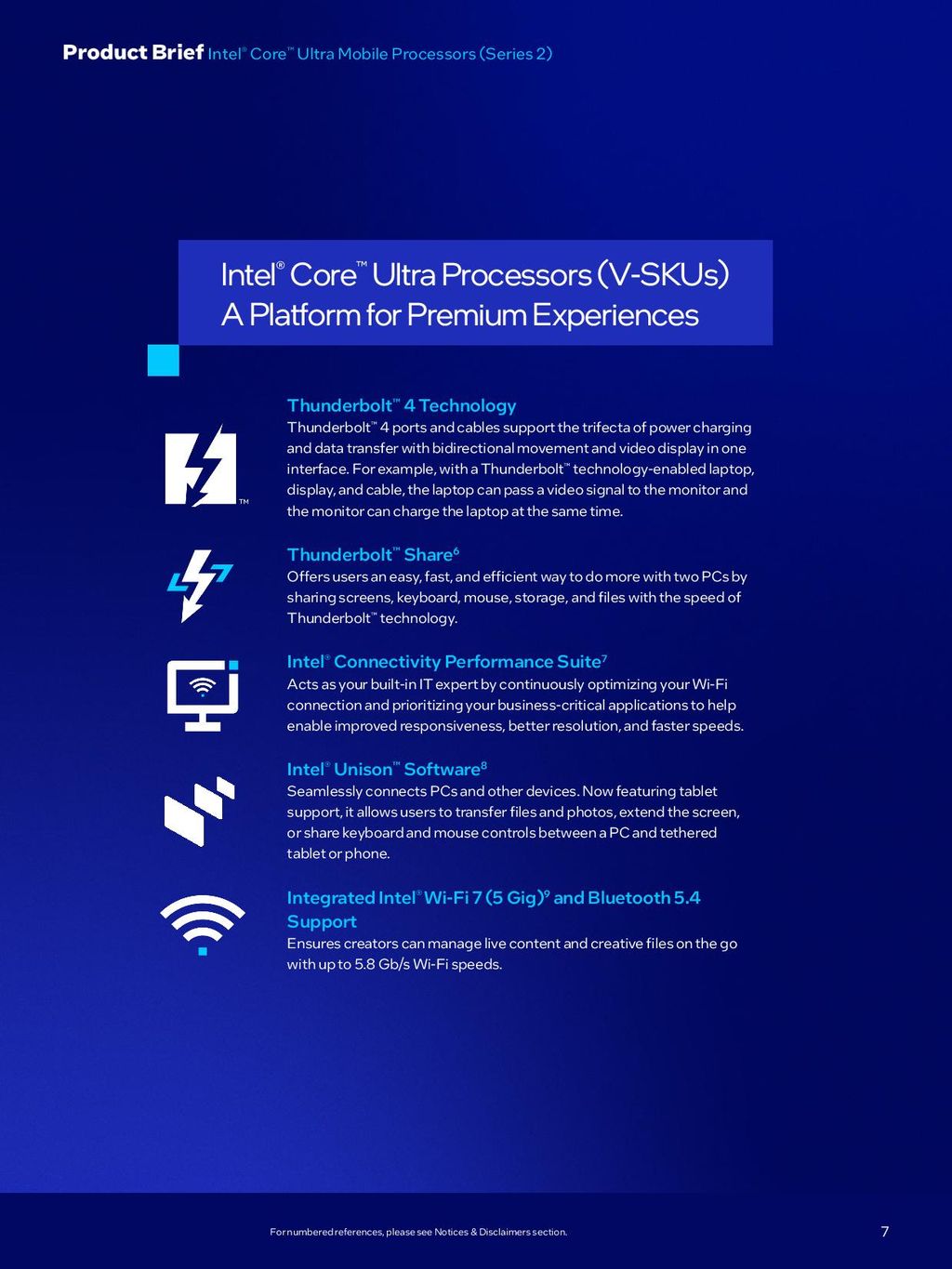

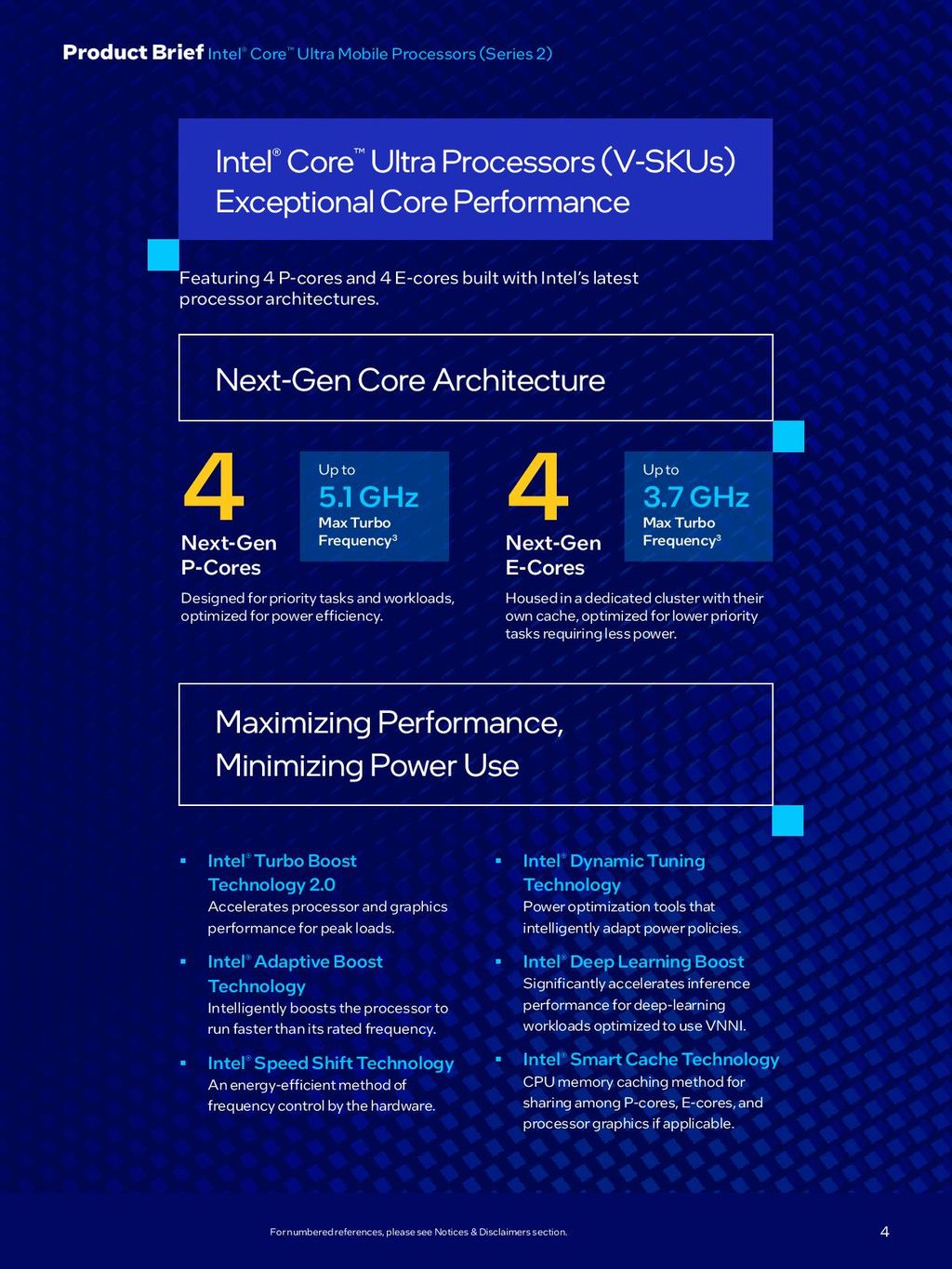

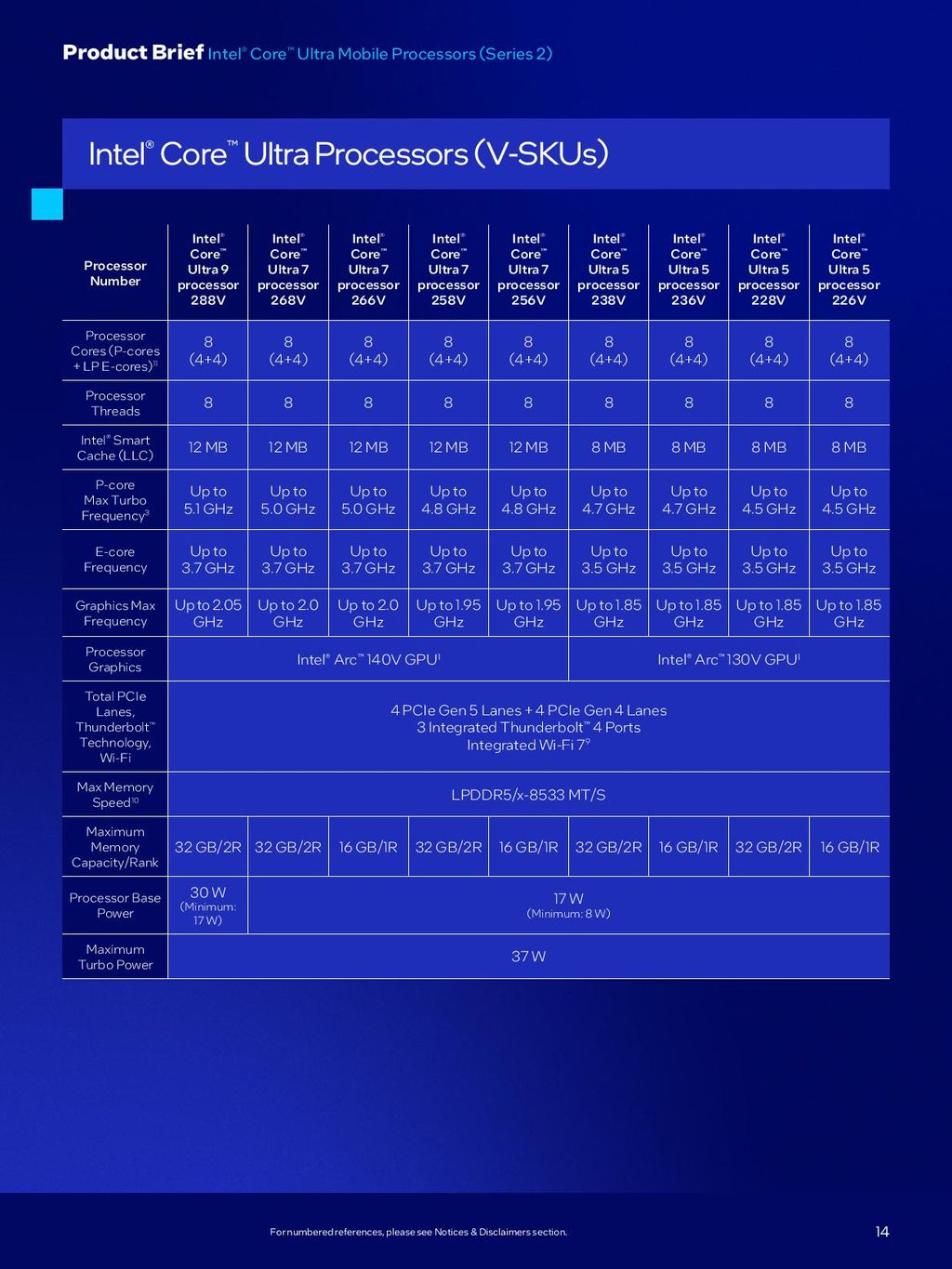

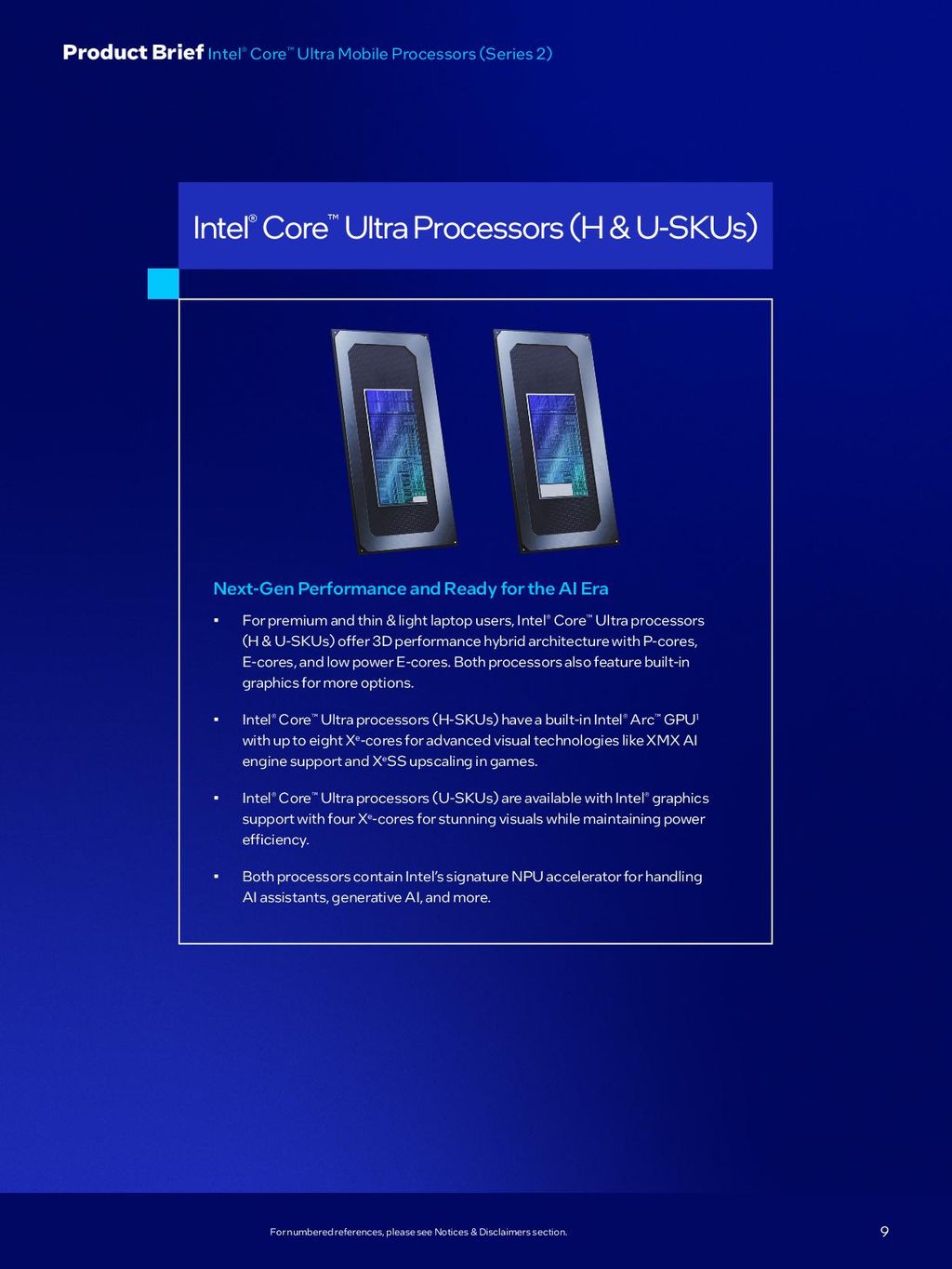

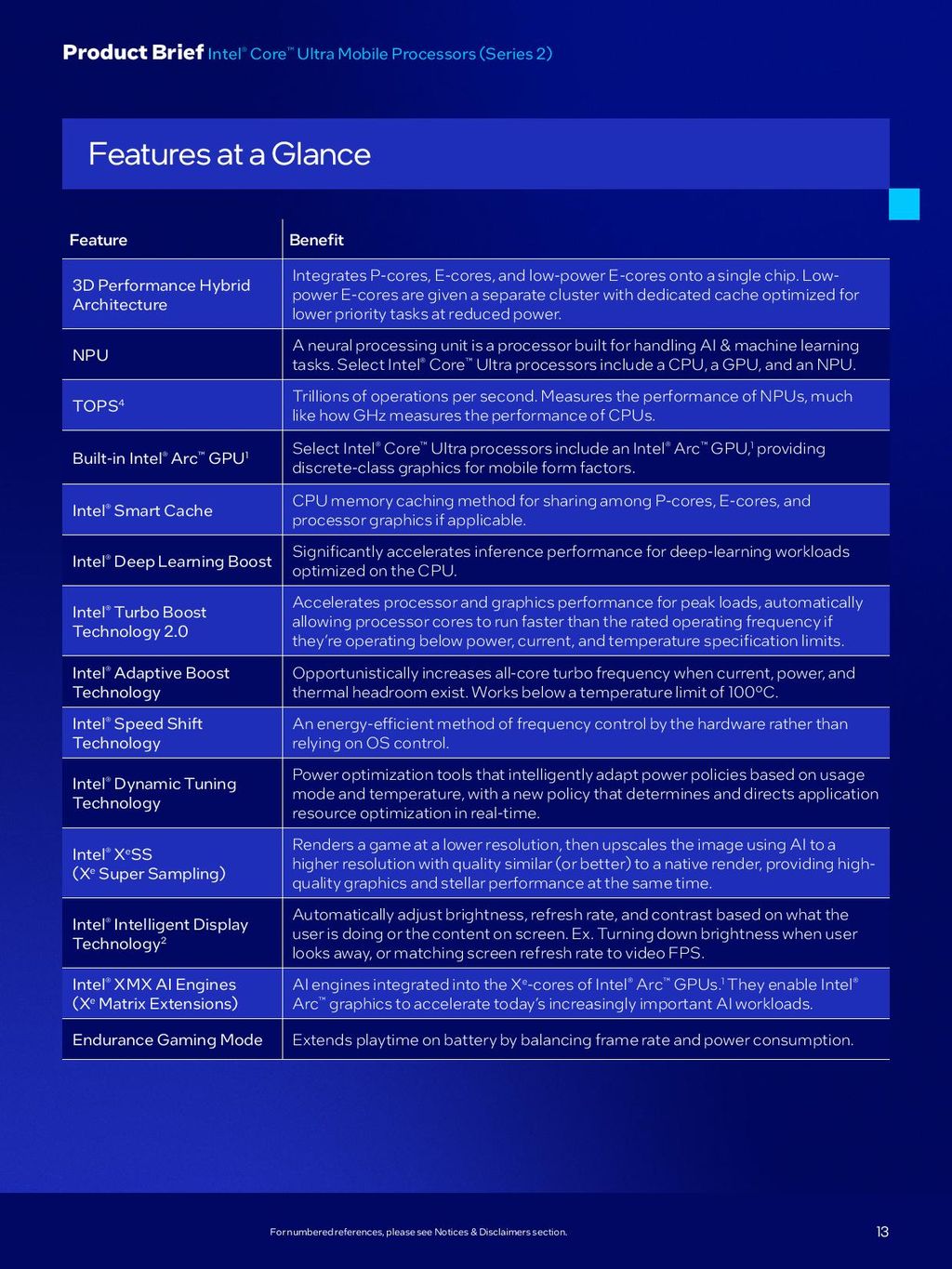

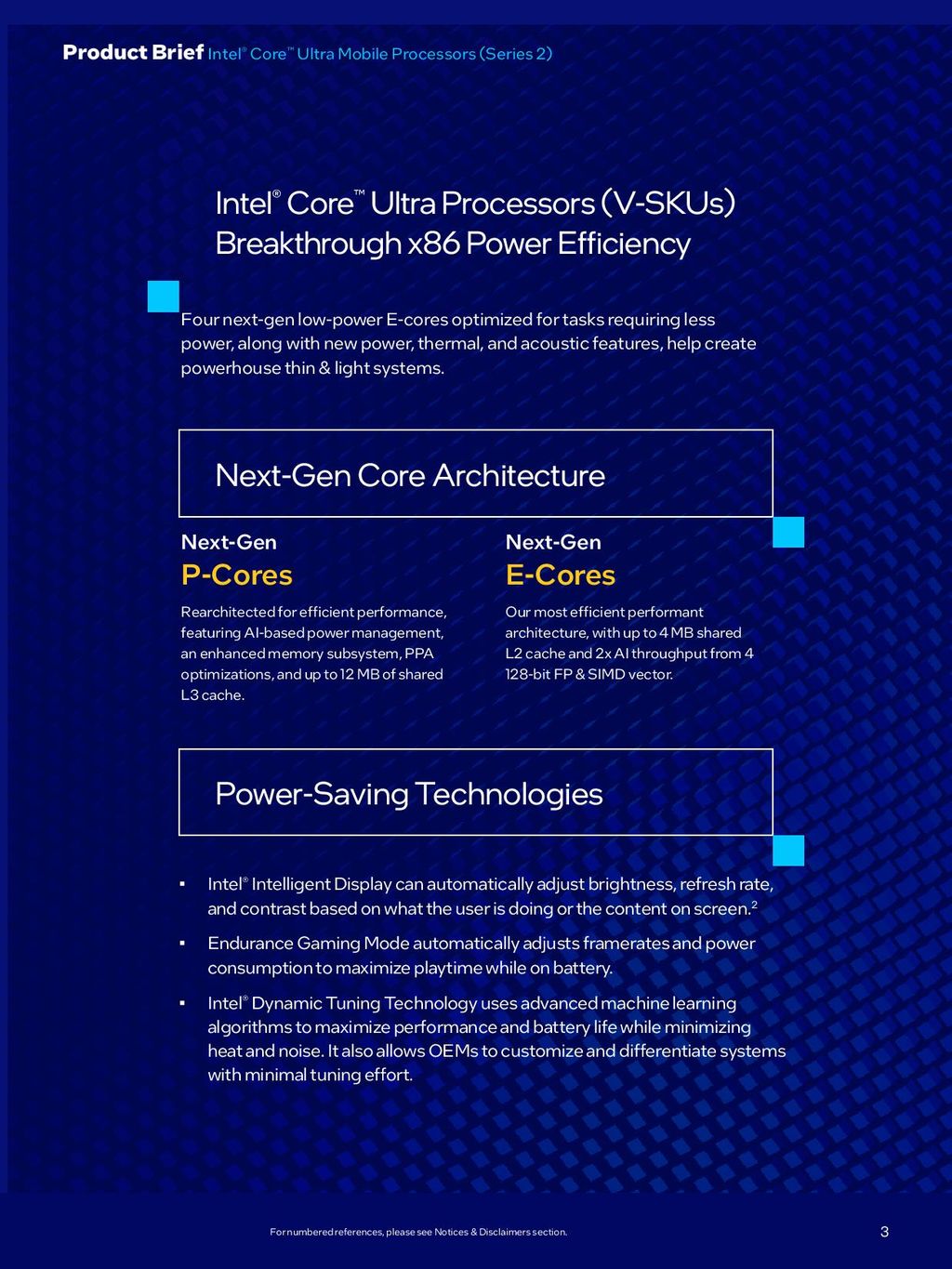

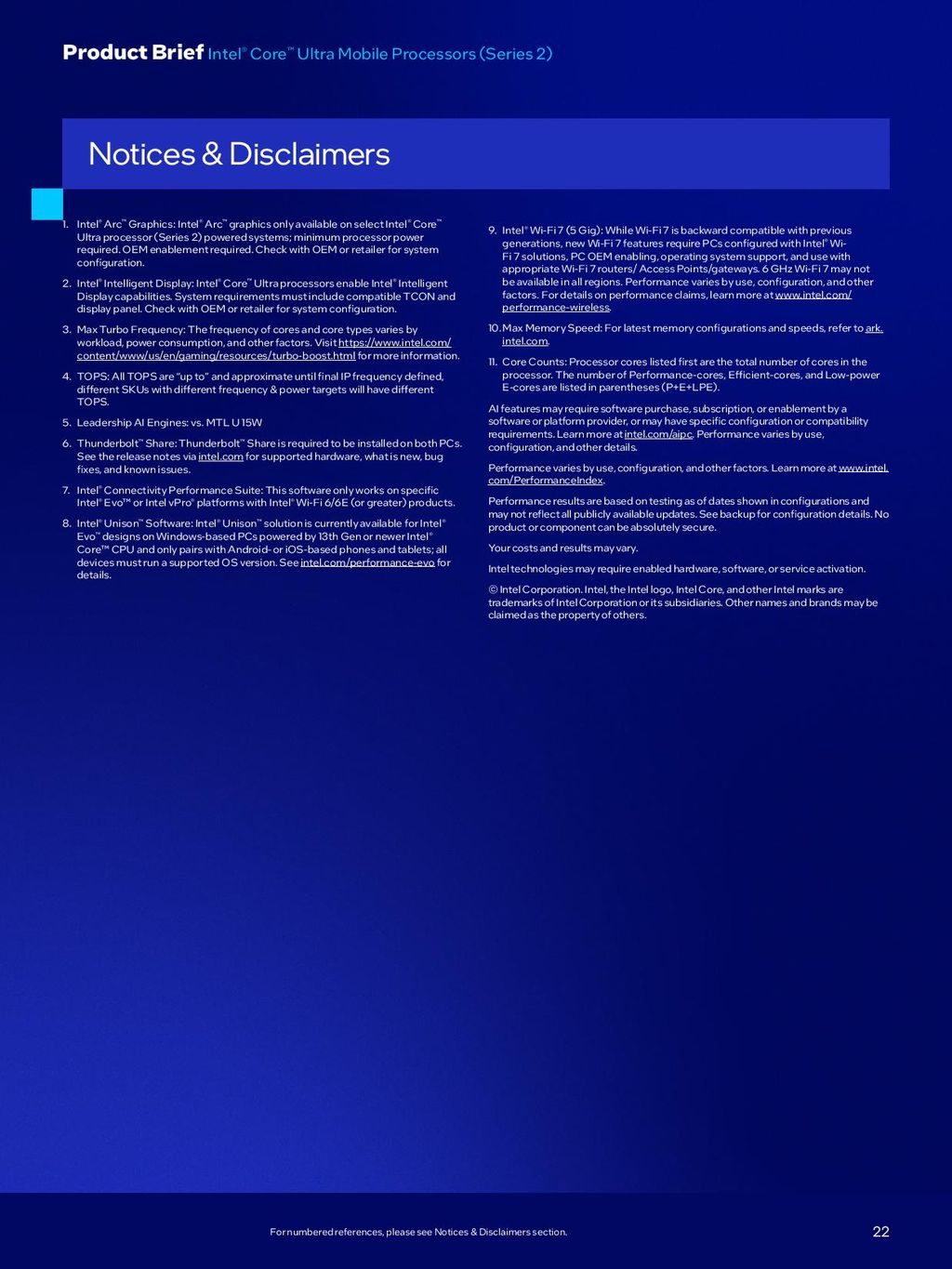

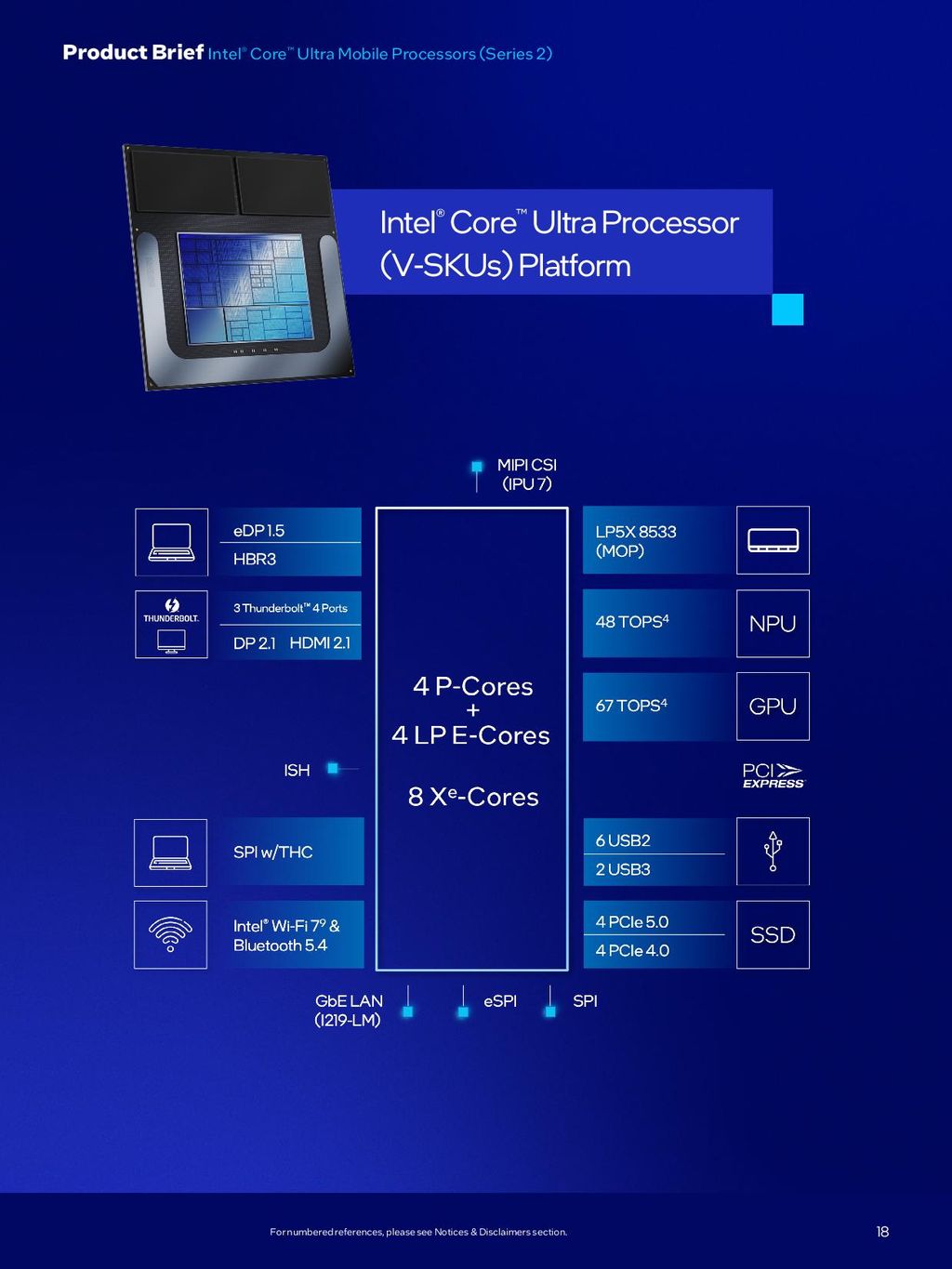

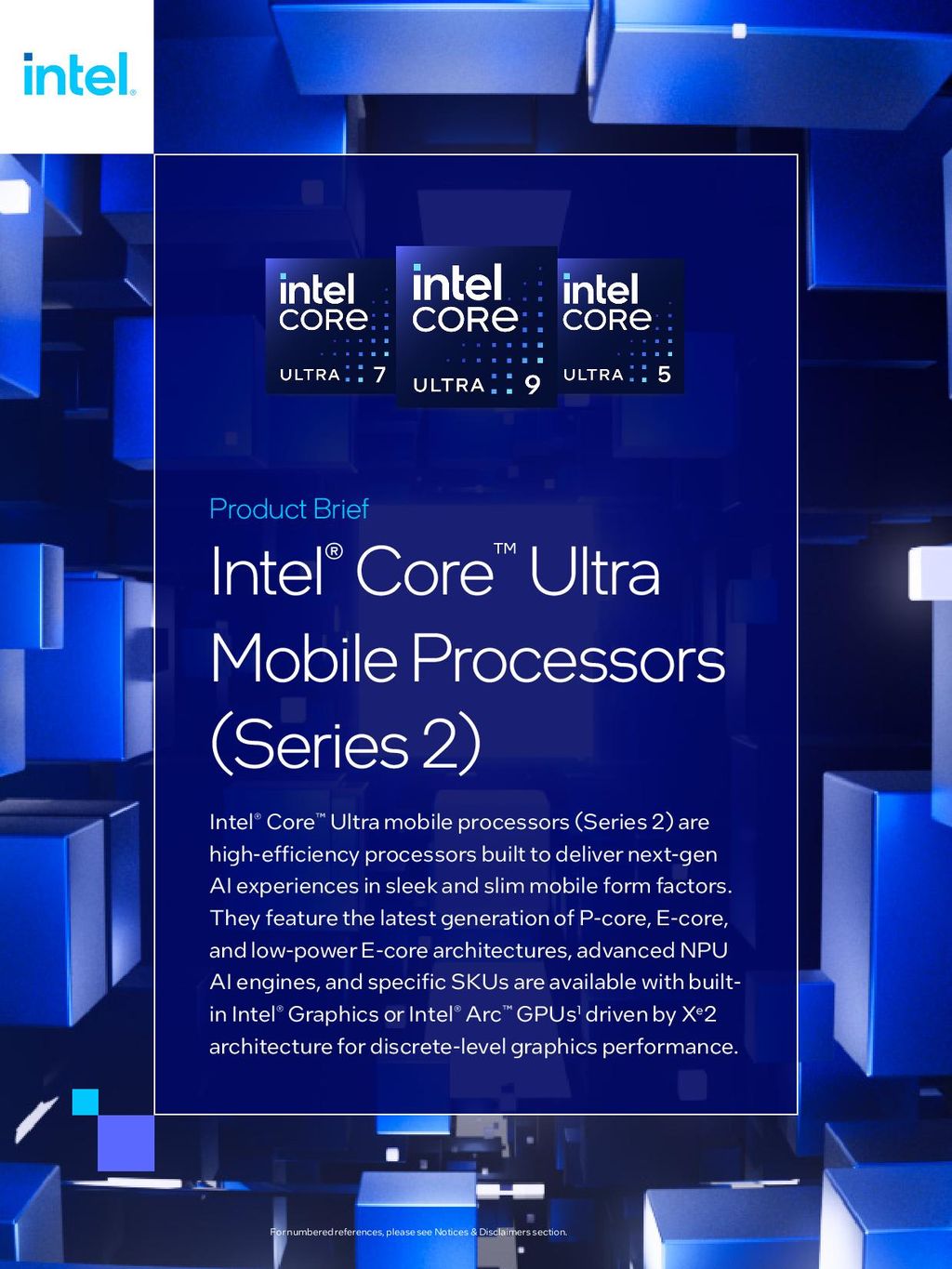

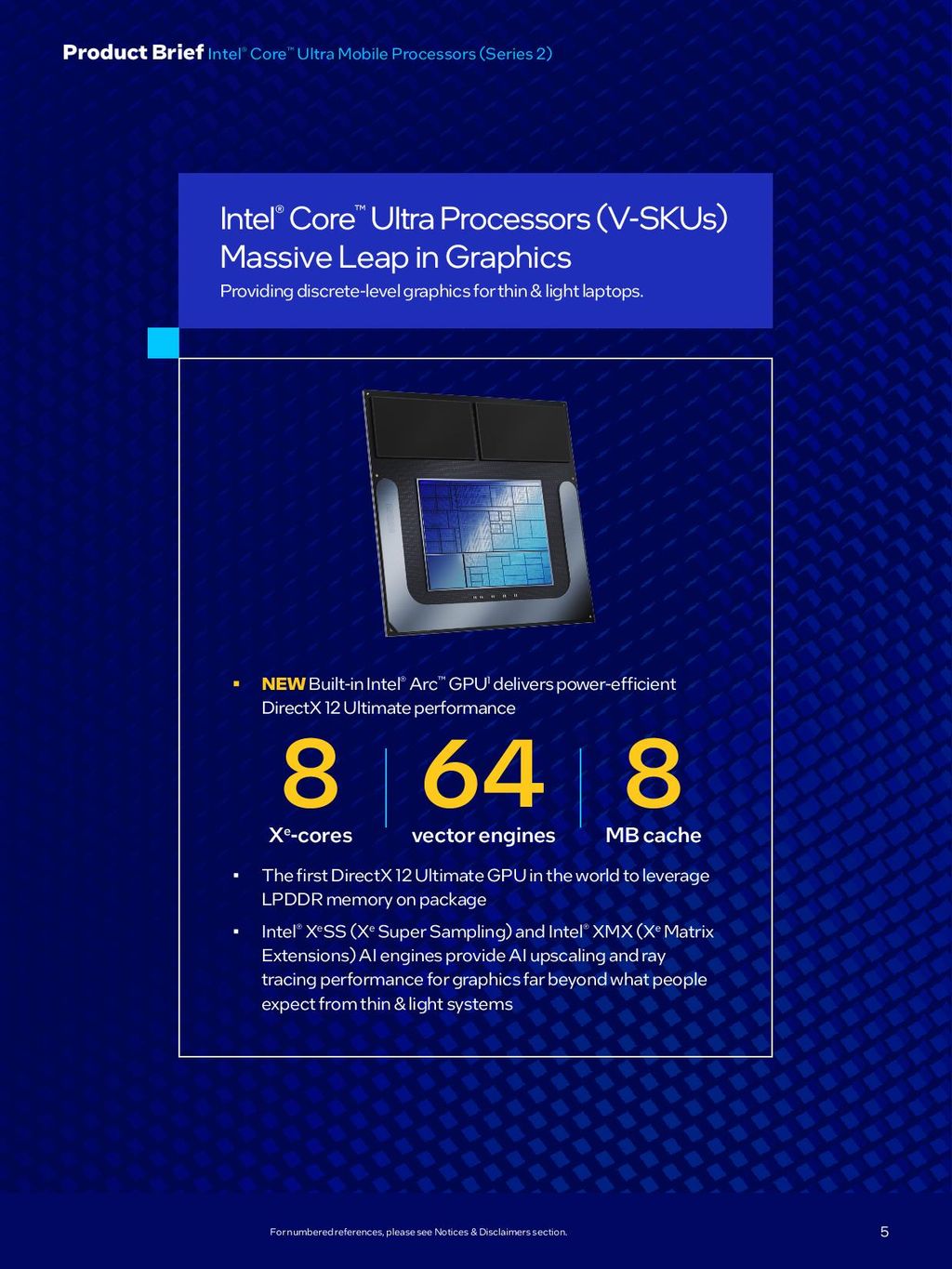

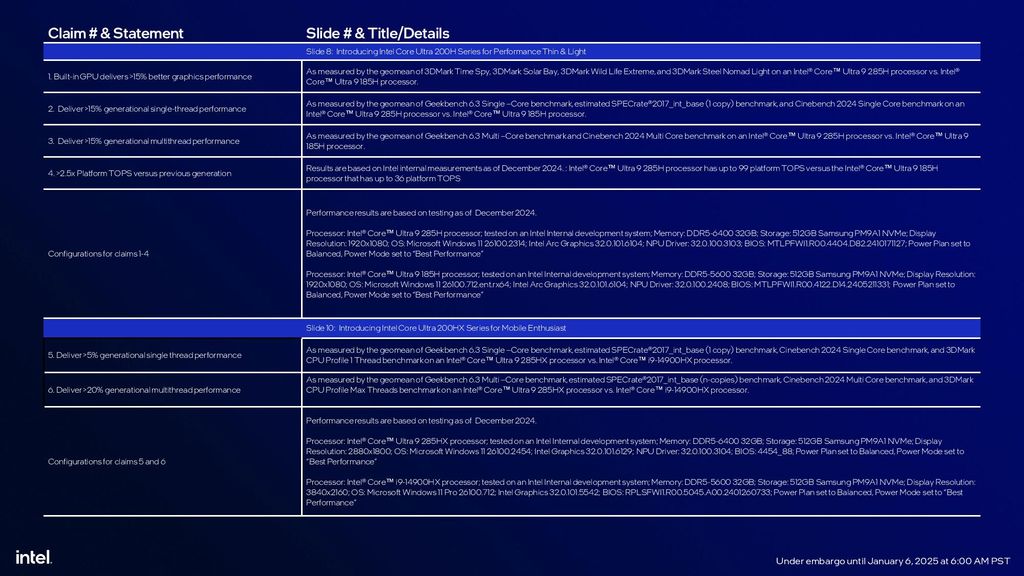

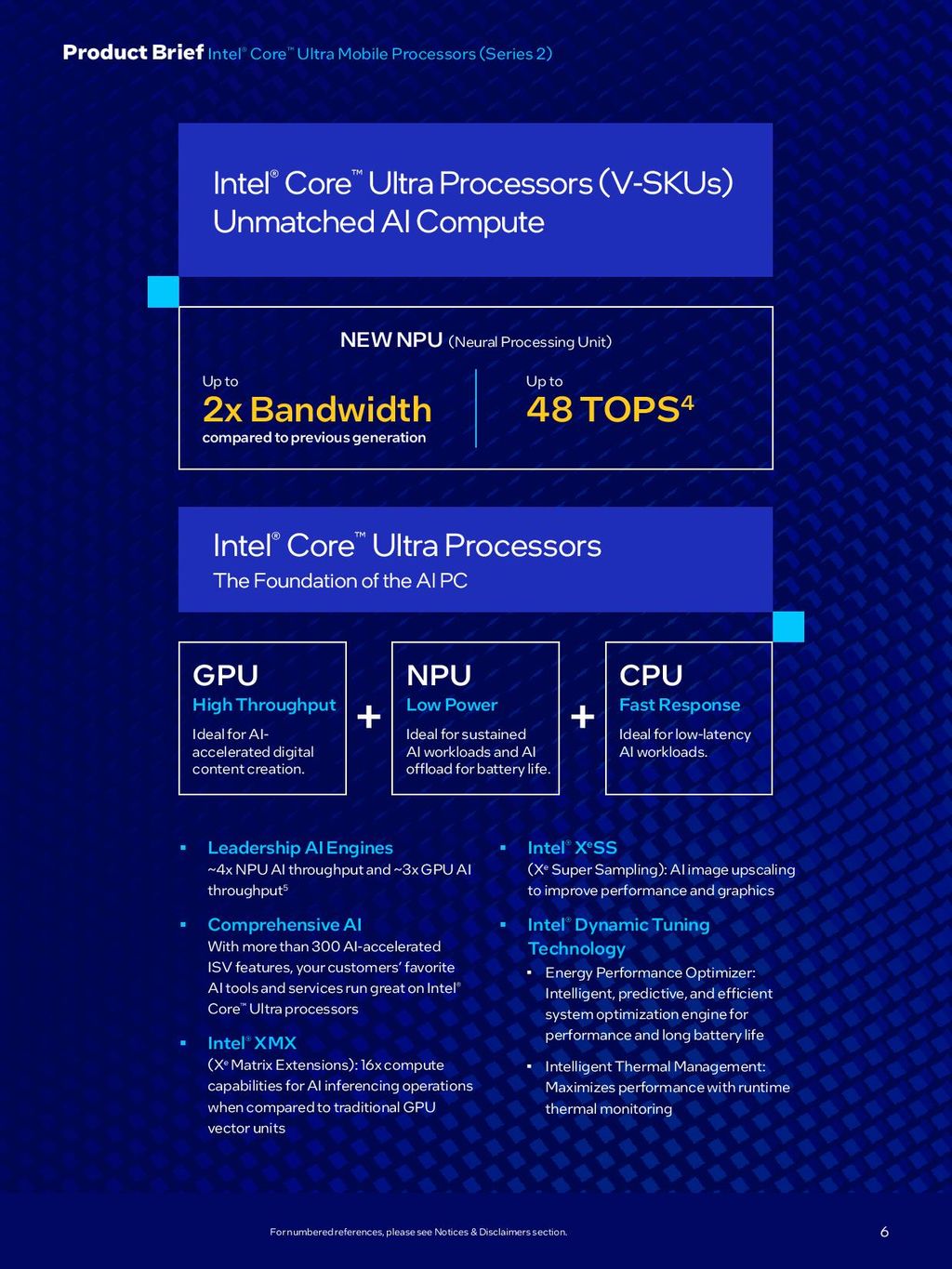

尽管我们手头掌握了大量信息,但英特尔尚未透露设计的深入细节或提供基准测试数据。我们将参加英特尔今日的技术会议,并根据需要更新本文。同时,我们也获得了英特尔的完整产品简报,其中包含了平台连接性的所有细节,详情可见文章末尾的图片集。
(图片来源: 英特尔)
(图片来源: 英特尔)

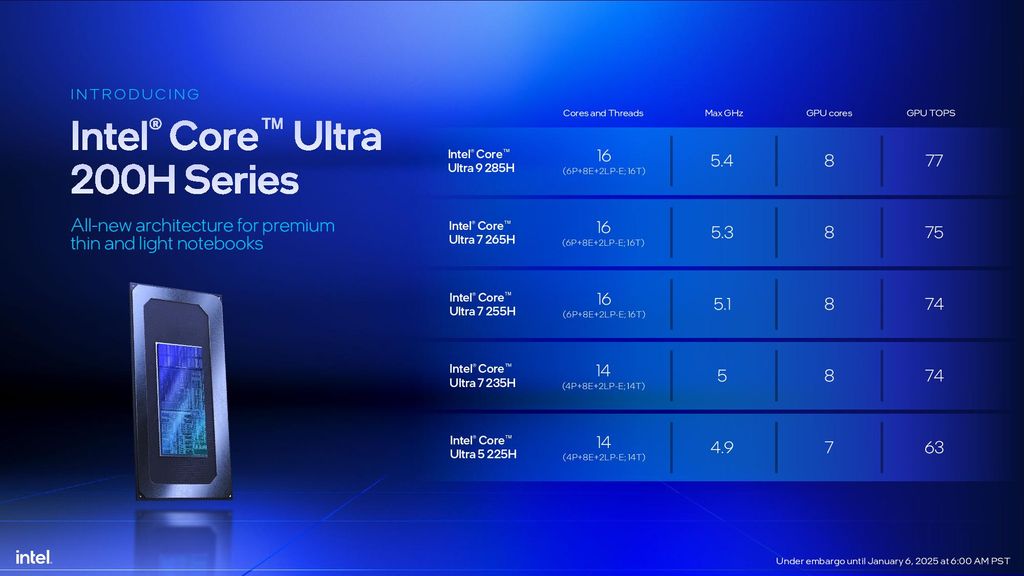

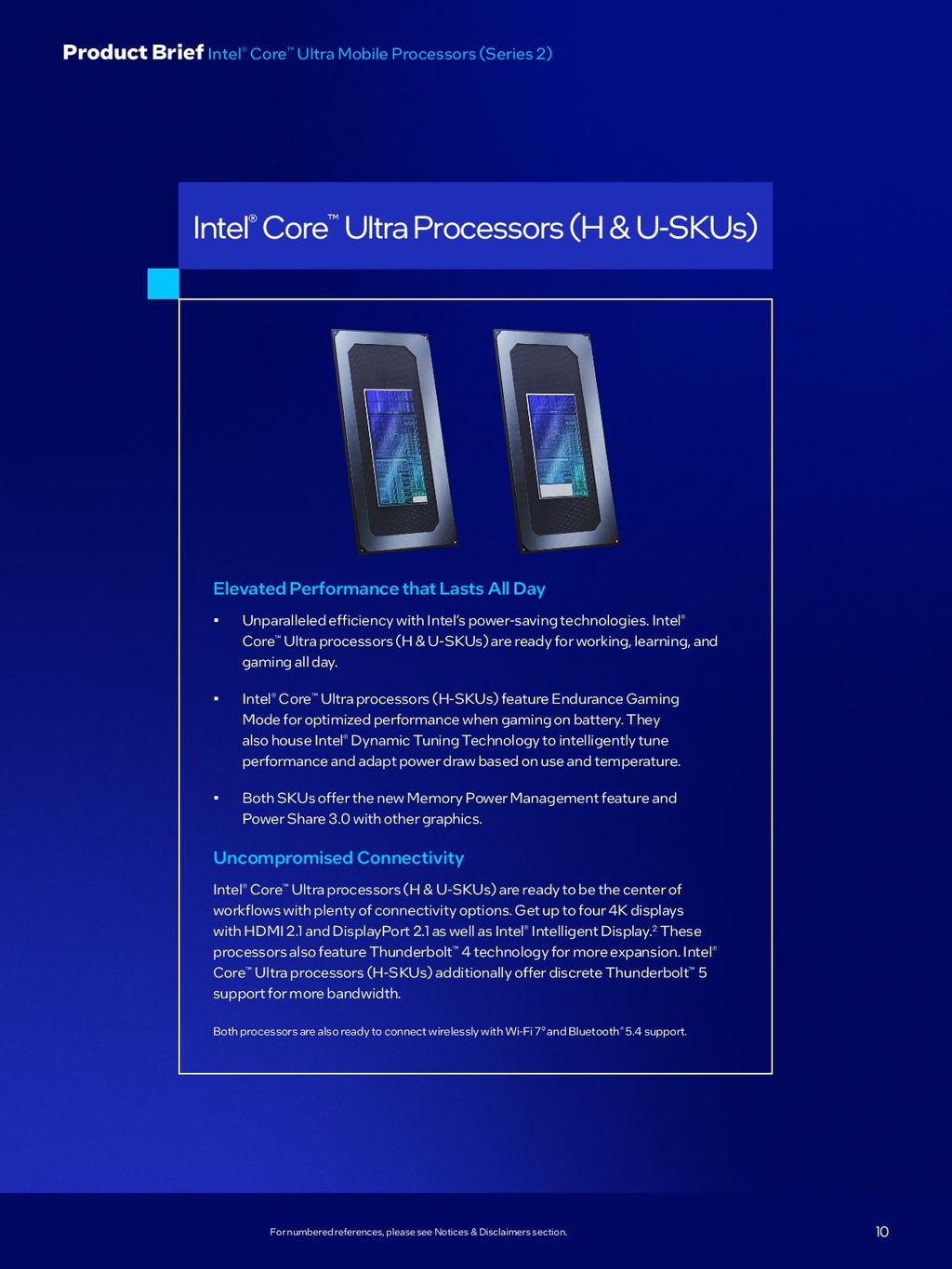

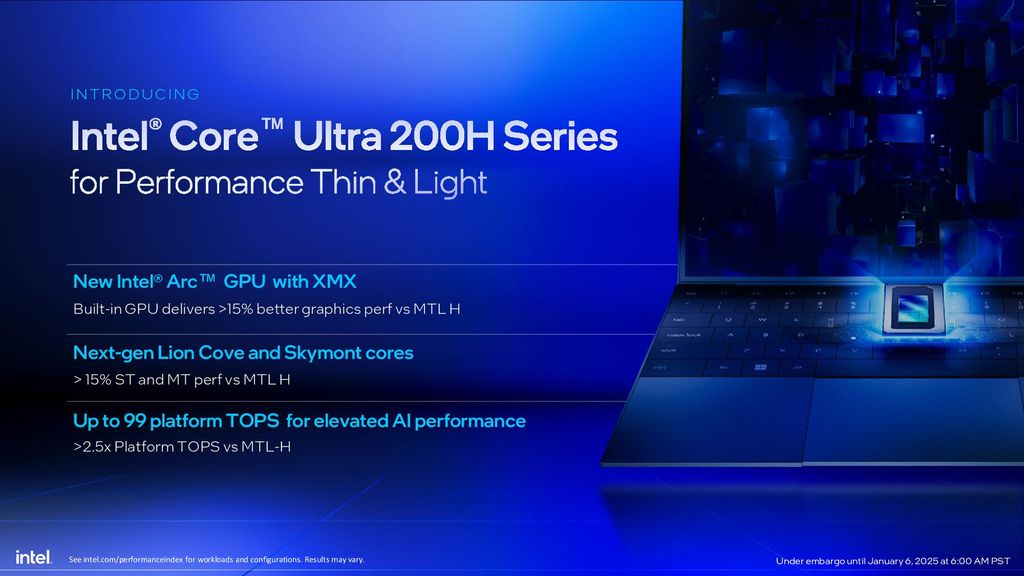

作为Arrow Lake家族中主流移动工作负载的主力军,英特尔Core Ultra 200H系列处理器专为轻薄本量身打造。这些处理器采用Lion Cove P核微架构,并配以Skymont作为E核(深入了解)。英特尔宣称,与前代Meteor Lake Core Ultra 100H处理器相比,200H系列在单线程和多线程工作负载上实现了高达15%的性能提升。除最低端型号配备七个Xe核外,其余型号均搭载八个Xe LPG+核的英特尔Arc GPU(配备XMX)。英特尔表示,与上一代相比,LPG+显卡在图形工作负载上的性能提升了高达15%。
不出所料,这些以AI为核心的处理器内置了NPU,能在AI工作负载中提供高达11 TOPS的性能,但这仍低于满足Microsoft CoPilot+ PC规格所需的40+ TOPS最低要求。这意味着,目前仅英特尔的Lunar Lake笔记本电脑支持CoPilot+功能。然而,整个系统总体具备足够的AI计算能力,其中GPU贡献了高达77 TOPS,使平台总性能达到99 TOPS(CPU提供11 TOPS)。

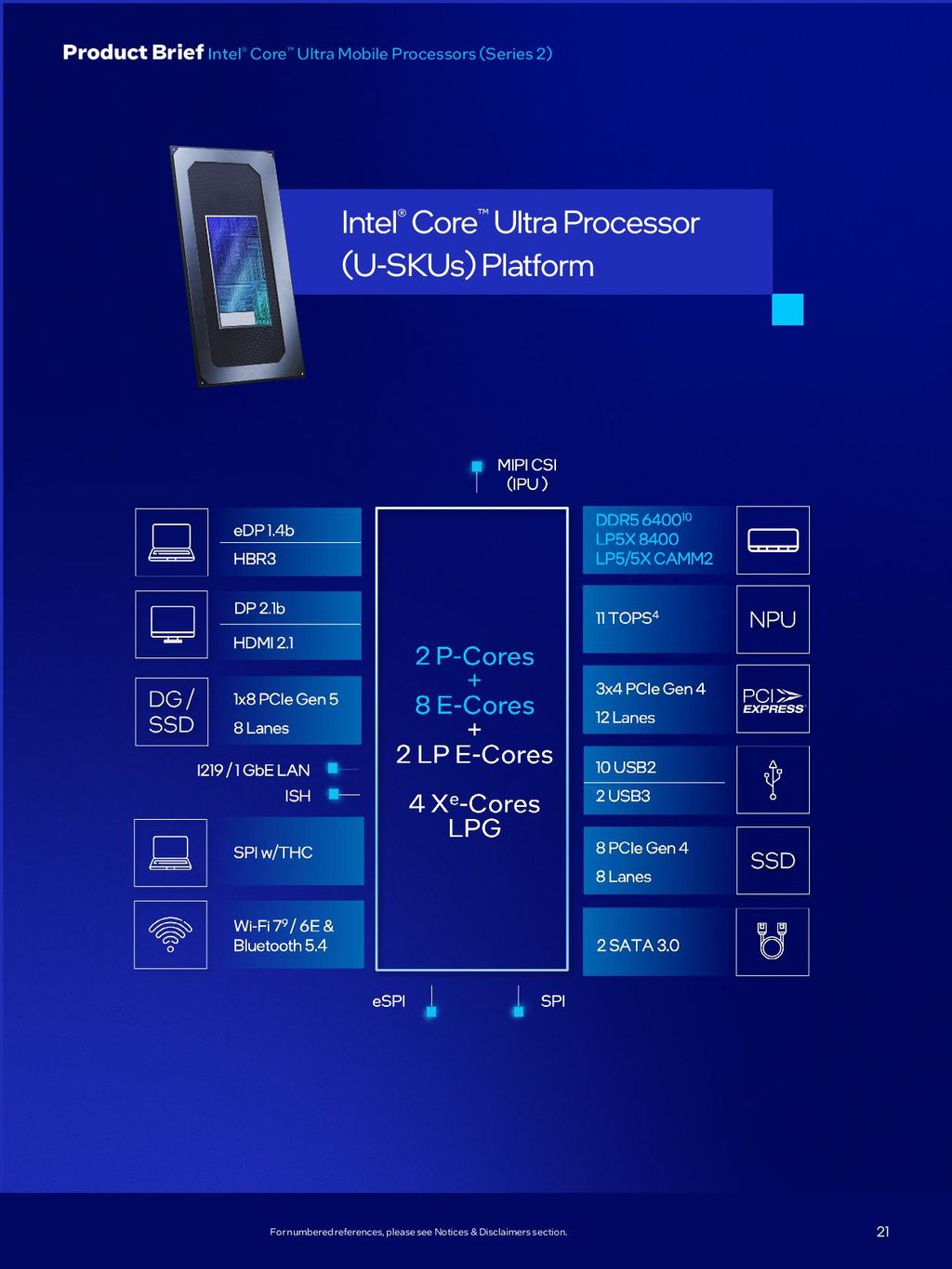

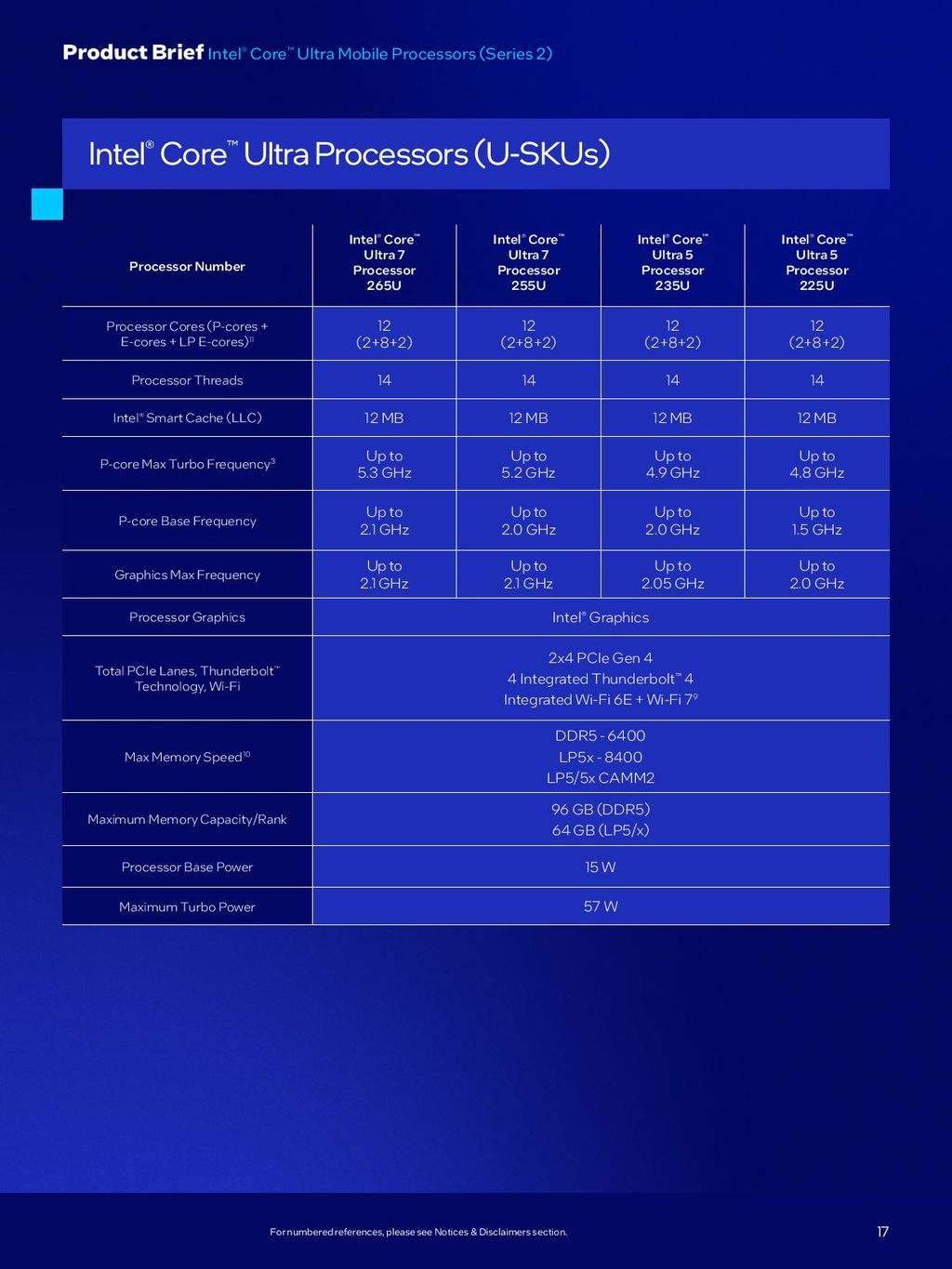

值得注意的是,英特尔上月悄然发布了定位较低的Raptor Lake Core 200H系列处理器。您可以在此阅读详细信息,但这些处理器采用较旧的架构,在性能和能效方面不及Arrow Lake处理器,且同样使用200H系列品牌,但未加“Ultra”标识。这些处理器的第三位数字均为“0”(如270H、250H),表明它们采用了较旧的设计,而Arrow Lake处理器的第三位数字则为“5”(如285H、265H)。据报道,英特尔的200U系列处理器采用Meteor Lake Refresh架构,但该公司在此次新闻发布会上并未提及这些处理器。

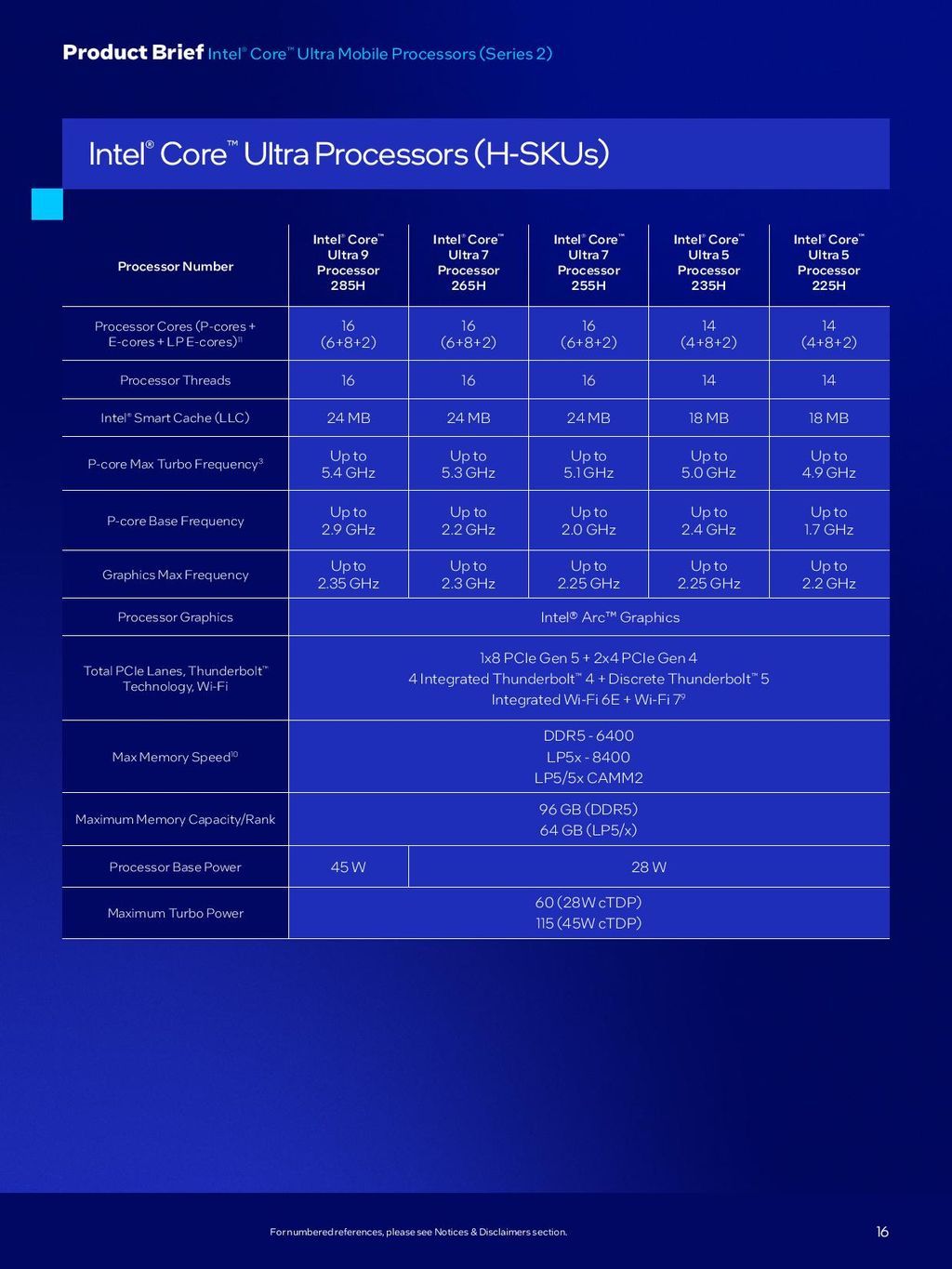

表头单元格 - 列 0 | 核心(P+E+LPE) | 线程 | 睿频(GHz, P核/E核) | 智能缓存(LLC) | 基础功耗/睿频功耗(W) | 内存速度 | 内存容量 |
---|---|---|---|---|---|---|---|
Core Ultra 9 258H | 16 (6+8+2) | 16 | 5.4 / ? | 24 MB | 45 / 60-115W | DDR5-6400 / LP5x 8400 / LP5/5x CAMM2 | 96 GB (DDR5) / 64 GB (LP5/x) |
Intel Core Ultra 9 185H* | 16 (6+8+2) | 22 | 5.1 / 3.8 | 24 MB | 45 / 115W | DDR5-5600, LPDDR/x-7467 | 64GB (LP5)/96GB (DDR5) |
Core Ultra 7 265H | 16 (6+8+2) | 16 | 5.3 / ? | 24 MB | 28 / 60-115W | DDR5-6400 / LP5x 8400 / LP5/5x CAMM2 | 96 GB (DDR5) / 64 GB (LP5/x) |
Intel Core Ultra 7 165H | 16 (6+8+2) | 22 | 5.0 / 3.8 | 24 MB | 64 / 115W | DDR5-5600, LPDDR/x-7467 | 64GB (LP5)/96GB (DDR5) |
Core Ultra 7 255H | 16 (6+8+2) | 16 | 5.1 / ? | 24 MB | 28 / 60-115W | DDR5-6400 / LP5x 8400 / LP5/5x CAMM2 | 96 GB (DDR5) / 64 GB (LP5/x) |
Intel Core Ultra 7 155H | 16 (6+8+2) | 22 | 4.8 / 3.8 | 24 MB | 64 / 115W | DDR5-5600, LPDDR/x-7467 | 64GB (LP5)/96GB (DDR5) |
Core Ultra 5 235H | 14 (4+8+2) | 14 | 5.0 / ? | 18 MB | 28 / 60-115W | DDR5-6400 / LP5x 8400 / LP5/5x CAMM2 | 96 GB (DDR5) / 64 GB (LP5/x) |
Intel Core Ultra 5 135H | 14 (4+8+2) | 18 | 4.6 / 3.6 | 18 MB | 64 / 115W | DDR5-5600, LPDDR/x-7467 | 64GB (LP5)/96GB (DDR5) |
Intel Core Ultra 5 225H | 16 (6+8+2) | 16 | 4.8 / ? | 18 MB | 28 / 60-115W | DDR5-6400 / LP5x 8400 / LP5/5x CAMM2 | 96 GB (DDR5) / 64 GB (LP5/x) |
Intel Core Ultra 5 125H | 14 (4+7+2) | 18 | 4.5 / 3.6 | 18 MB | 64 / 115W | DDR5-5600, LPDDR/x-7467 | 64GB (LP5)/96GB (DDR5) |
200H系列处理器取代了即将推出的Meteor Lake系列。旗舰产品Core Ultra 9 258H与其前身拥有相同数量的核心——六个P核、八个E核和两个低功耗E核,但其线程数减少至16个,低于前代型号的24个线程。这一变化源于英特尔从P核中移除了超线程技术,但新的架构有助于弥补线程数量的减少。258H的睿频高达5.4 GHz,相比前代提升了300 MHz,这一提升趋势也体现在了整个产品线中。与此同时,与Meteor Lake一同推出的低功耗LPE核也已回归,但英特尔尚未透露关于小核心的任何时钟速率详细信息。
258H处理器的基础处理器功耗(PBP)为45W,最大睿频功耗(MTP)根据OEM配置可达60W(28W cTDP)或115W(45W cTDP)。其余产品线的基础功耗为28W,但同样提供两种更高的cTDP配置选项。这为OEM提供了灵活性,可以选择为所有处理器使用较低的60W MTP阈值,而Meteor Lake产品线的MTP则固定为115W。
现在,整个产品线均支持更快的内存,速度高达DDR5-6400和LPDDR5x-8400,并支持新的CAMM2模块。然而,支持的最大内存容量已从192GB降至96GB,尽管这对于笔记本电脑而言几乎不构成问题。
(图片来源: 英特尔)
(图片来源: 英特尔)
(图片来源: 英特尔)

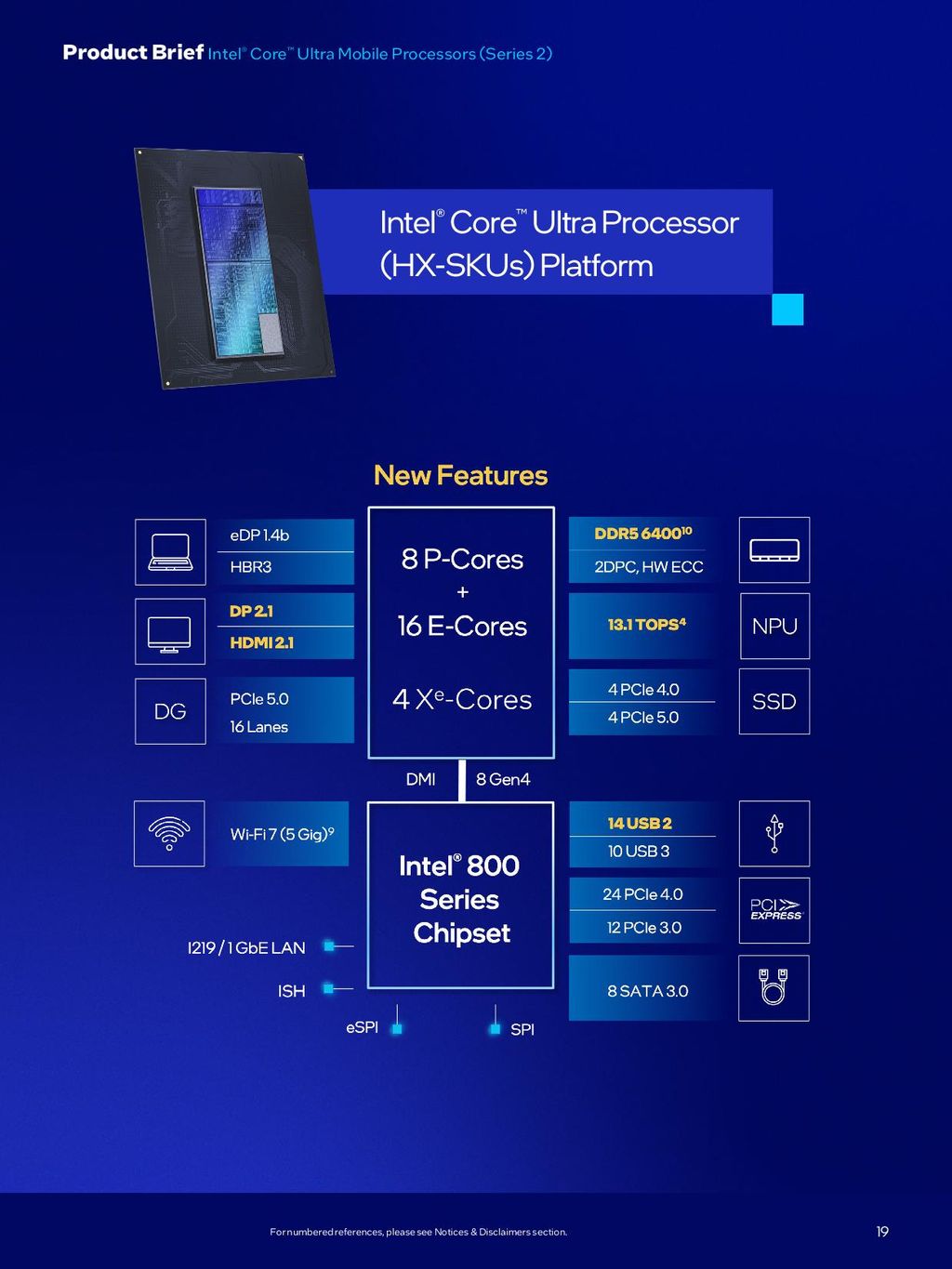

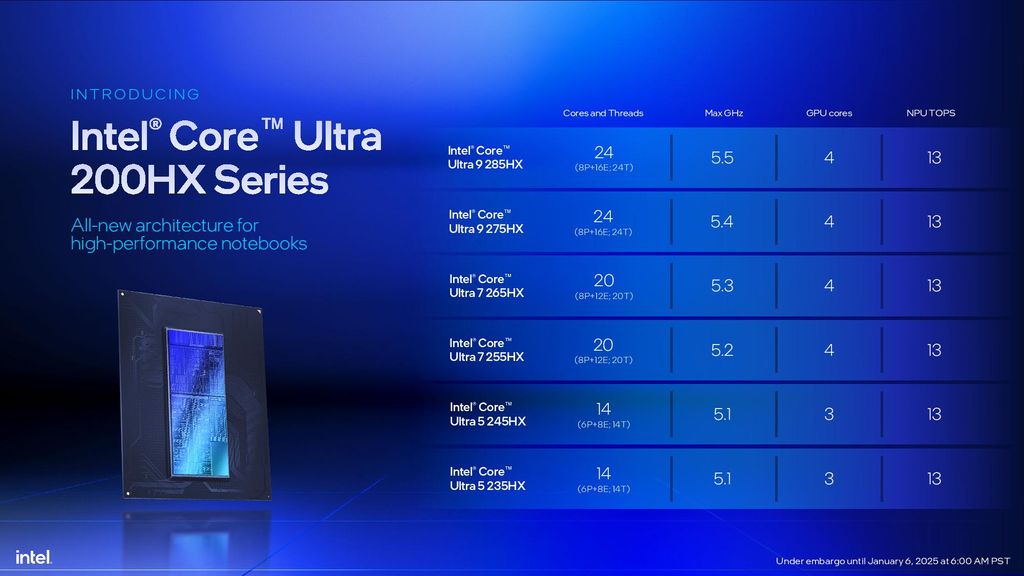

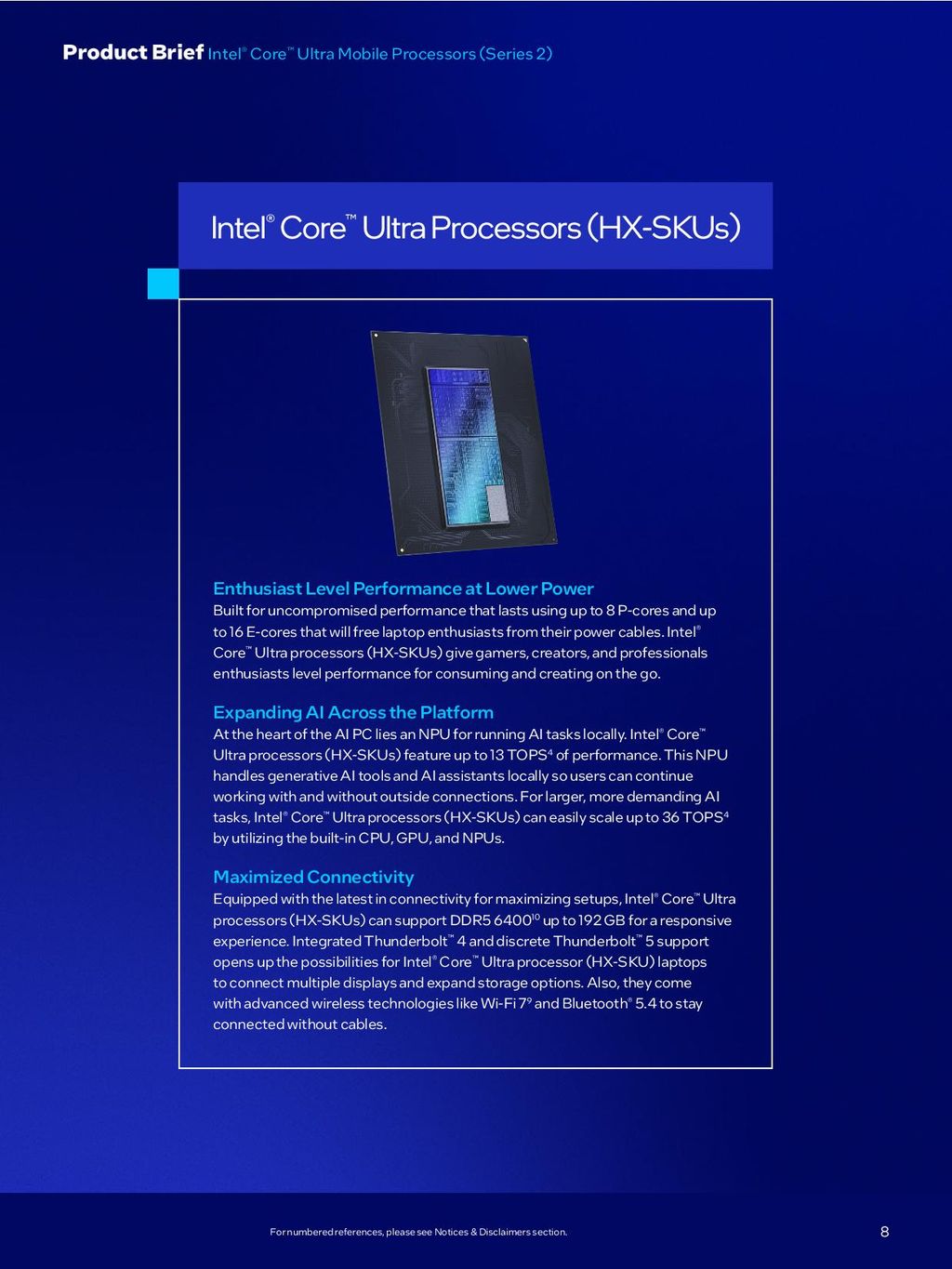

Core Ultra 200HX系列作为桌面“替代品”推出,采用了与英特尔Arrow Lake Core Ultra 200S系列处理器相同的芯片设计,因此在架构上与Arrow Lake桌面芯片大致相同。它们利用了Lion Cove P核和Skymont E核微架构。200HX芯片被设计成更小的BGA封装以适应笔记本电脑,但受限于笔记本电脑较低的功耗和热阈值,其性能有所降低。
尽管如此,这些处理器代表了英特尔在笔记本电脑中可提供的最高性能,并支持超频。200HX芯片旨在与独立显卡搭配使用以优化游戏体验,但由于下一代dGPU尚未发布,英特尔尚未分享相关的基准测试结果。

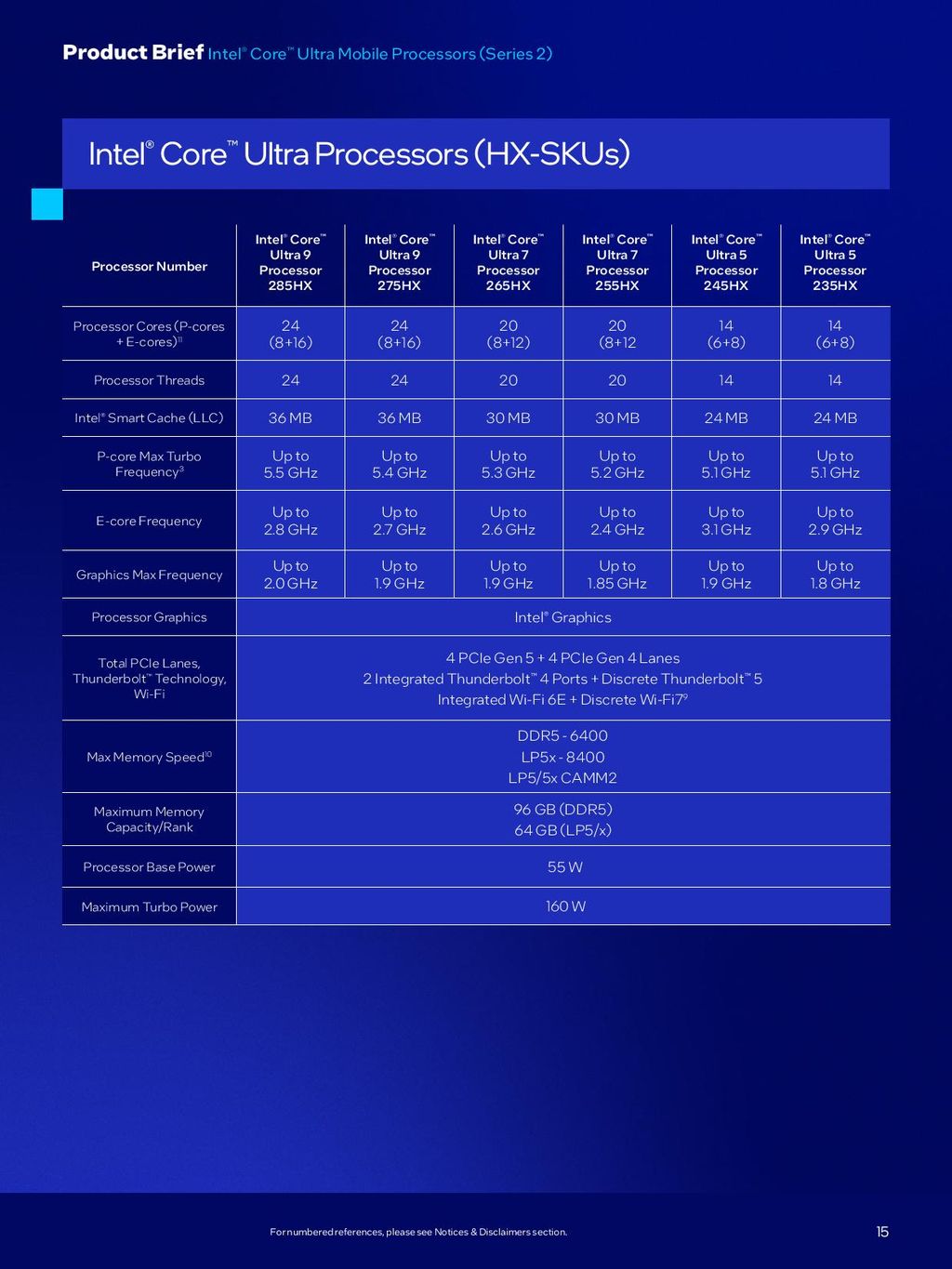

处理器 | 核心数(P核+E核) | 线程数 | P核睿频/基础频率(GHz) | E核睿频/基础频率(GHz) | 智能缓存(LLC) | 基础功耗/睿频功耗(W) | 内存速度 | 内存容量 |
---|---|---|---|---|---|---|---|---|
Core Ultra 9 285HX | 24(8+16) | 24 | 5.5 / 不详 | 2.8 / 不详 | 36 MB | 55 / 160W | DDR5-6400 / LP5x 8400 / LP5/5x CAMM2 | DDR5:96 GB / LP5/x:64 GB |
Core Ultra 9 275HX | 24(8+16) | 24 | 5.4 / 不详 | 1.9 / 不详 | 36 MB | 55 / 160W | DDR5-6400 / LP5x 8400 / LP5/5x CAMM2 | DDR5:96 GB / LP5/x:64 GB |
Core i9-14900HX | 24(8+16) | 32 | 5.8 / 2.2 | 4.1 / 1.6 | 36 MB | 55 / 157W | DDR5-5600, DDR4-3200 | 192 GB |
Core Ultra 7 265HX | 20(8+12) | 20 | 5.3 / 不详 | 1.9 / 不详 | 30 MB | 55 / 160W | DDR5-6400 / LP5x 8400 / LP5/5x CAMM2 | DDR5:96 GB / LP5/x:64 GB |
Core Ultra 7 255HX | 20(8+12) | 20 | 5.2 / 不详 | 1.85 / 不详 | 30 MB | 55 / 160W | DDR5-6400 / LP5x 8400 / LP5/5x CAMM2 | DDR5:96 GB / LP5/x:64 GB |
Core i7-14700HX | 20(8+12) | 28 | 5.5 / 2.1 | 3.9 / 1.5 | 33 MB | 55 / 157W | DDR5-5600, DDR4-3200 | 192 GB |
Core i7-14650HX | 16(8+8) | 24 | 5.2 / 2.2 | 3.7 / 1.6 | 30 MB | 55 / 157W | DDR5-5600, DDR4-3200 | 192 GB |
Core Ultra 5 245HX | 14(6+8) | 14 | 5.1 / 不详 | 1.9 / 不详 | 24 MB | 55 / 160W | DDR5-6400 / LP5x 8400 / LP5/5x CAMM2 | DDR5:96 GB / LP5/x:64 GB |
Core Ultra 5 235HX | 14(6+8) | 14 | 5.1 / 不详 | 1.8 / 不详 | 24 MB | 55 / 160W | DDR5-6400 / LP5x 8400 / LP5/5x CAMM2 | DDR5:96 GB / LP5/x:64 GB |
Core i5-14500HX | 14(6+8) | 20 | 4.9 / 2.6 | 3.5 / 1.9 | 24 MB | 55 / 157W | DDR5-5600, DDR4-3200 | 192 GB |
Core i5-14450HX | 10(6+4) | 16 | 4.8 / 2.4 | 3.5 / 1.8 | 20 MB | 55 / 157W | DDR5-5600, DDR4-3200 | 192 GB |
旗舰级Core Ultra 9 285HX配备了8个P核和16个E核,P核的峰值频率可达5.5 GHz,E核的峰值频率可达2.8 GHz。英特尔表示,与前代Raptor Lake Refresh型号相比,这些处理器在单线程性能上提升了5%,多线程性能上提升了20%。不过,总体来看,P核和E核的峰值时钟频率分别降低了300 MHz和1.3 GHz。这些处理器的基础功耗(PBP)保持在55W,与上一代相同,但在高负载下可达160W,比上一代增加了3W,因此较低的时钟频率并非由于整体功耗阈值降低所致。
与200H系列处理器类似,200HX芯片也未达到微软对NPU的最低要求(即40+ TOPS),其NPU引擎峰值仅为13.1 TOPS。然而,这些系统通过CPU、GPU和NPU的综合性能,总共提供了36 TOPS的计算能力。此外,这些芯片还支持集成的Thunderbolt 4(Thunderbolt 5需要独立芯片支持)、Wi-Fi 7和蓝牙5.1。在内存速度方面,这些芯片也与H系列型号有着相同的提升。
英特尔广泛的新型笔记本芯片组合覆盖了整个笔记本市场,但该公司尚未分享其高销量的200H系列部件的详细架构信息。我们正在参加英特尔的会议,并将根据获取的新信息及时更新此文章。
