群芯光耦新品介绍

# 栅极驱动光耦 #

1产品概述

栅极驱动光耦包含一个GaASP LED,LED光耦合到一个集成电路的功率输出级。此类光耦比较适合驱动IGBT、MOS等高压功率半导体器件

2新品介绍

• QXN3120-CuH-S

2.5A 最大峰值输出电流，35kV/us 最小共模抑制，封装外型：WDIP8

宽工作电压范围: 15V 至 30V，工作温度：-40℃~+110℃

输入-输出隔离电压 (VISO=5000Vrms )

• QXM341L-CuH-SE

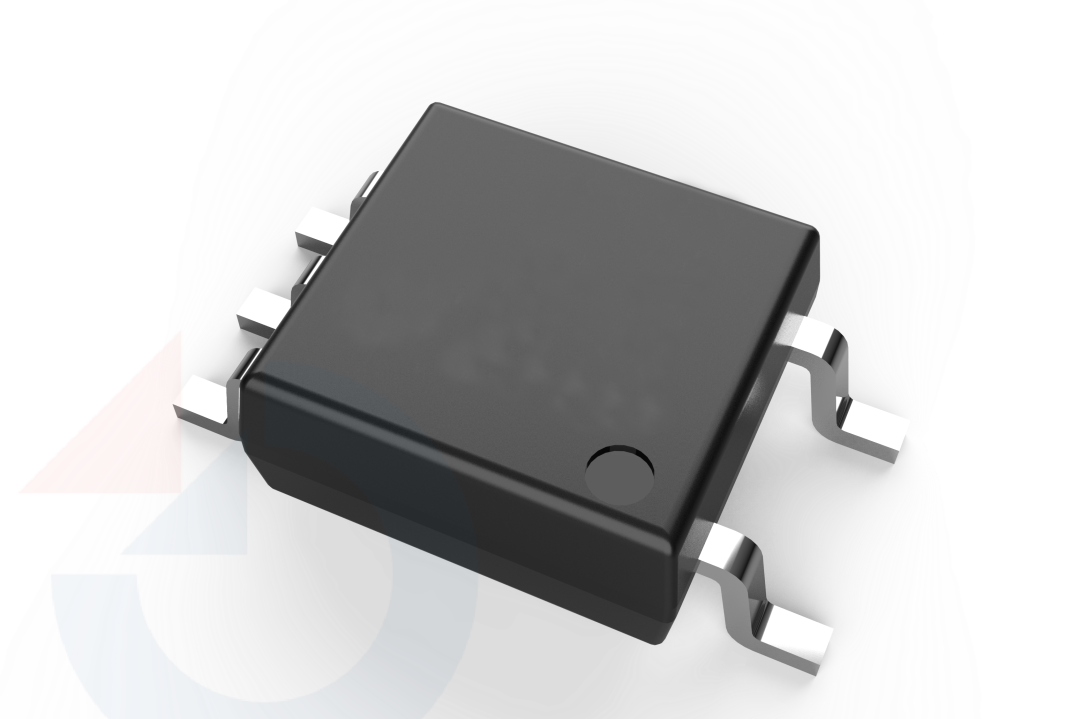

3A 最大峰值输出电流，35kV/us 最小共模抑制，封装外型：SOP5

宽工作电压范围: 10V 至 30V，工作温度：-40℃~+105℃

输入-输出隔离电压 (VISO=3750Vrms )

• QXH3120-CuH-L

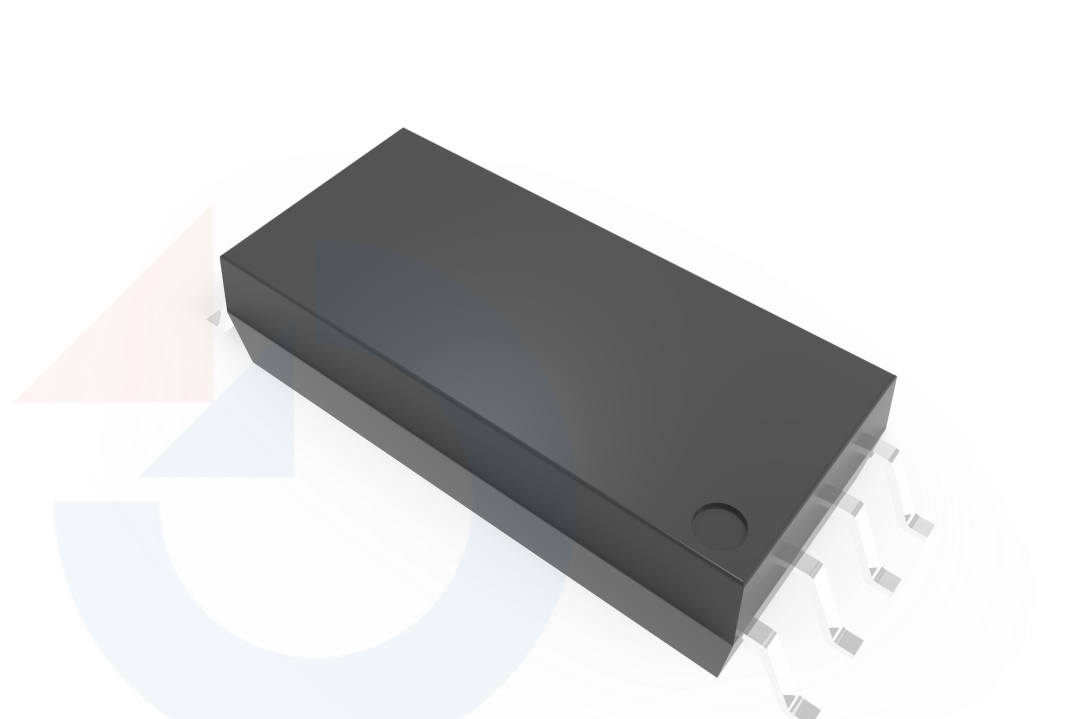

2.5A 最大峰值输出电流，35kV/us 最小共模抑制，封装外型：LSOP8

宽工作电压范围: 15V 至 30V，工作温度：-40℃~+110℃

输入-输出隔离电压 (VISO=7500 Vrms )

• QX3120-CuH-SH

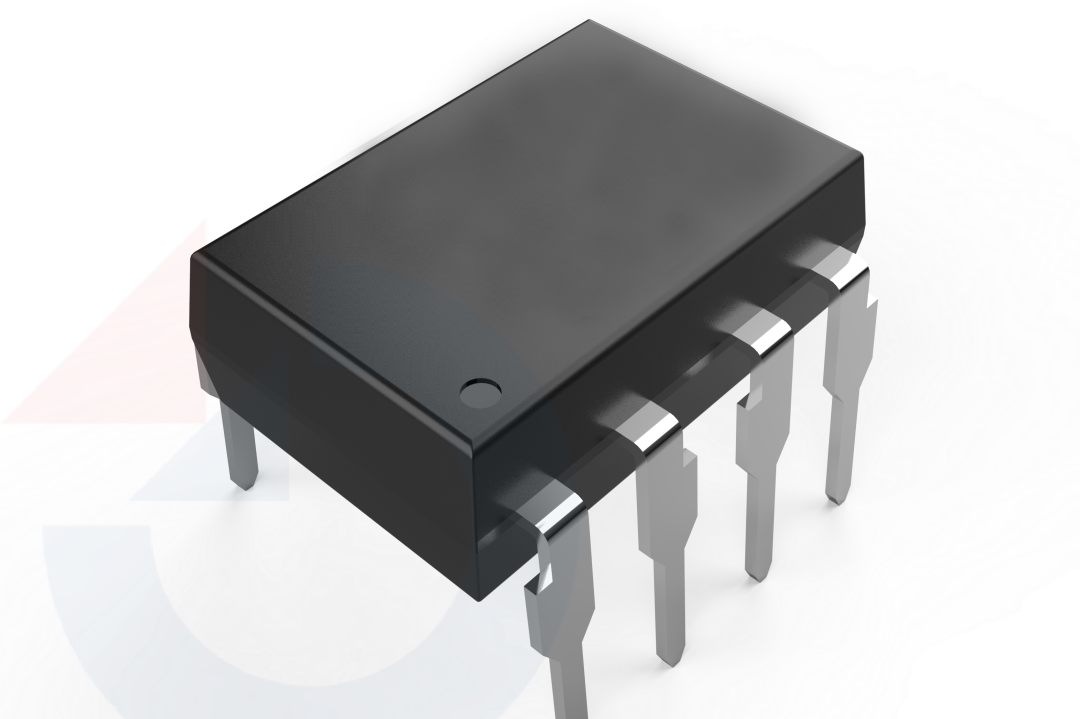

2.5A 最大峰值输出电流，35kV/us 最小共模抑制，封装外型：DIP8

宽工作电压范围: 15V 至 30V，工作温度：-40℃~+125℃

输入-输出隔离电压 (VISO=5000Vrms )

• QX3120-CuH-SL

2.5A 最大峰值输出电流，35kV/us 最小共模抑制，封装外型：DIP8

宽工作电压范围: 10V 至 30V，工作温度：-40℃~+105℃

输入-输出隔离电压 (VISO=5000Vrms )

• QX3150-CuH-S

0.6A 最大峰值输出电流，15kV/us 最小共模抑制，封装外型：DIP8

宽工作电压范围: 10V 至 30V，工作温度：-40℃~+105℃

输入-输出隔离电压 (VISO=5000 Vrms )

3主要特征

• 高驱动能力、快速开关速度、低输出延迟、宽输入输出电压范围。

• 高隔离电压、电阻与低共模电容等电气和隔离特性。

• 能在宽工作温度范围、复杂电磁环境下可靠工作，逻辑兼容性好。

• 采用小型化封装。

4用途

• 电力电子领域：逆变器、变频器。

• 汽车电子领域：电动汽车驱动系统、电源管理系统。

• 工业控制领域：电机驱动与控制系统、高压变频器与调速系统、电焊机等。

5应用案例

• 常见的驱动光耦工作电压为15V~30V，如QX3120、QX343、QX341; 搭配功率器件不同亦可采用工作电压10V~30V机种，如 QX3120L、QX341L、QX314等

• 另外有智能驱动光耦整合了过流保护电路，可大幅减少电路设计的成本及空间

  (如下图所示)

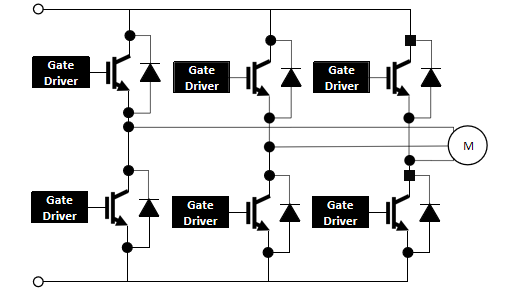

• 三相调变驱动IGBT，IGBT驱动马达

• 主要应用为变频器、伺服电机

  （如下图所示）

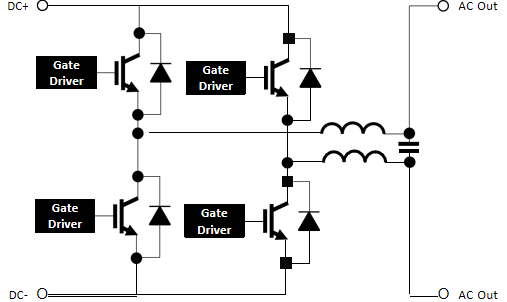

• 高压直流转交流并入市电

• 主要应用于光伏、UPS

  （如下图所示）
