近日，芯海科技（股票代码：688595）在2025年（春季）亚洲充电展重点展示了新一代全能型多协议快充电源管理SoC芯片CPW6430。

该芯片集成了PD3.2、UFCS等全协议栈，同步双向升降压控制器及高性能MCU的“三合一”芯片。直击当前快充市场三大核心痛点：高功率需求、协议碎片化、开发效率低，CPW6430以“全协议覆盖+旗舰级性能+开发友好型架构”的优势，为USB Type-C PD快充设备提供从协议认证到系统设计的完整解决方案。

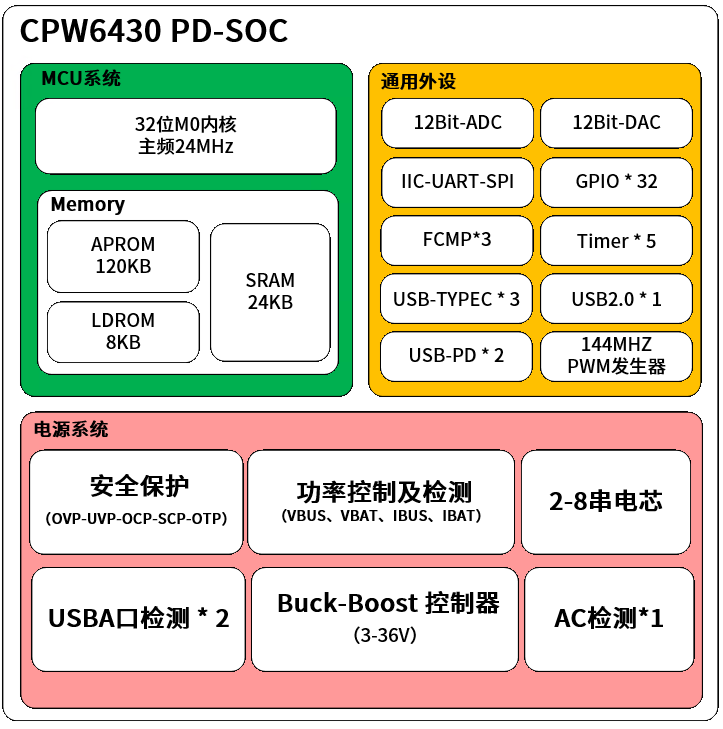

芯海科技CPW6430资源框图

性能跃迁 赋能智能快充体验

从2014年商用PD2.0发布十年以来，快充技术完成三次关键跃迁：初代PD2.0以100W定压方案开启快充纪元，PD3.0引入PPS可编程电源实现精准调压，当前PD3.1更将功率上限推至240W EPR时代。由于智能手机、笔记本等终端设备驱动的“功率竞赛”，倒逼电源管理芯片完成了“功率-精度-效率”的三级跳，这对电源控制器的设计提出了更严苛的能效管理、热平衡控制及安全冗余要求。

每一次协议升级，都是对芯片设计能力的极限挑战。当下电源管理芯片的研发逻辑已发生根本性转变：从早期“堆参数”思维（片面追求协议版本数量与性价比）迈入到“性能深水区”。客户选购决策正从"支持多少种协议"的表层需求，转向对“能否抵御31V浪涌冲击、电流检测能否达到±100mA级误差、是否具备过压/过流/过温保护机制”等核心指标的深度考量。

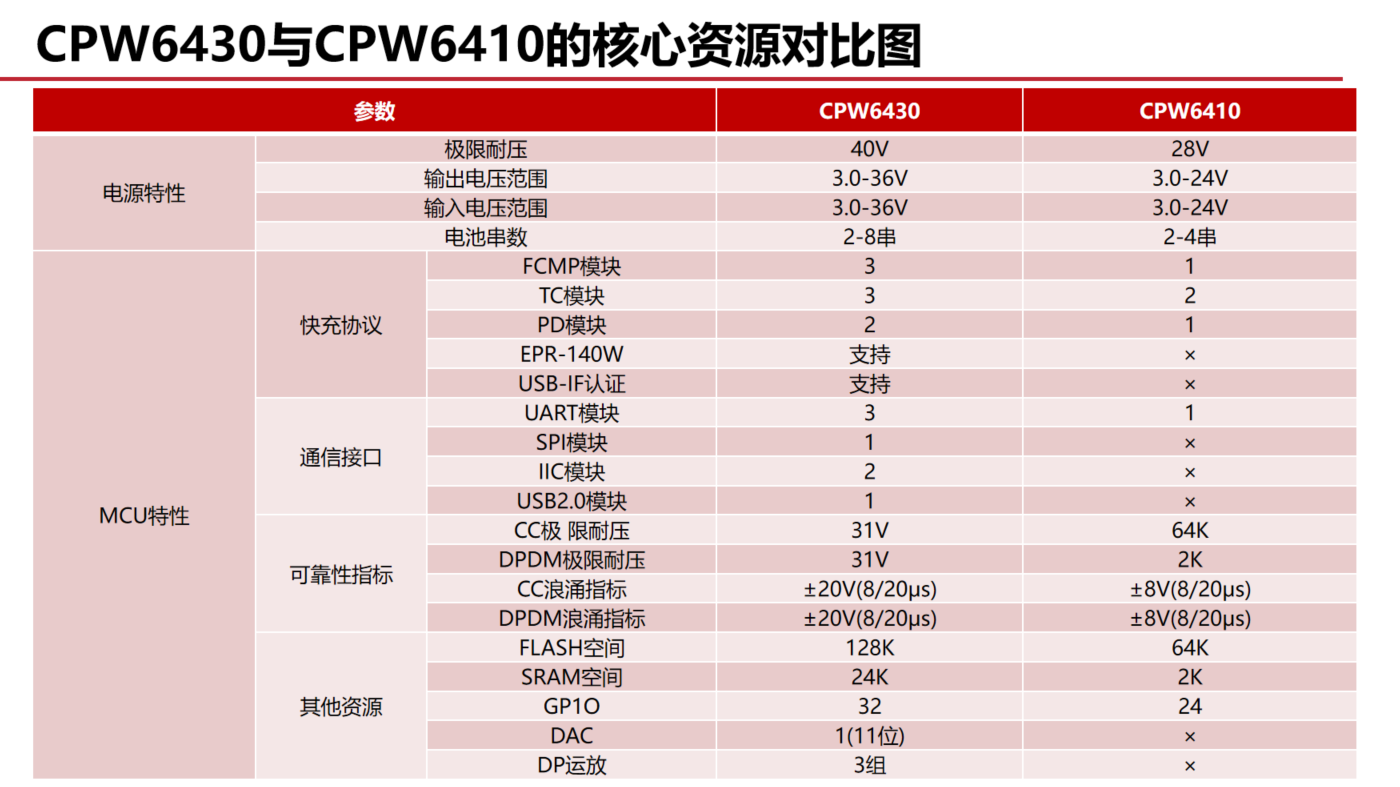

芯海科技CPW6430作为一款全新高性能PD3.2&UFCS快充控制器，承继前代产品CPW6410的性能优点的基础上，在功率突破、协议兼容、安全可靠及硬件资源等方面全面优化，真正实现了“充得快、控得稳、用得安”的三重突破，为各类智能终端提供更优质的高端快充体验。

• 140W全场景覆盖：CPW6430支持2-8串锂电池管理，OTG输出最高36V，可适配笔记本电脑、电动工具等高功率设备。其内置同步双向升降压架构，搭配外置MOS管实现96%以上转换效率，相比传统方案发热降低30%，突破EPR-140W功率天花板。
• 全协议生态兼容：协议全覆盖：支持PD3.2、UFCS、AFC、SCP等快充协议，芯片满足通过PD3.1 EPR-140W及UFCS双认证要求。多口智能管理：双PD模块+3组FCMP模块，支持双Type-C+USB-A三接口设计，动态分配功率。安全可靠性升级：CC/DPDM引脚耐压提升至31V，浪涌抗性达±20V（8/20μs），满足EPR严苛环境要求。
• ±100mA级电流检测：集成可调OP运放（1-32倍放大）+11位高精度DAC，支持5mΩ小阻值采样。电流检测精度±100mA，电压调节精度±10mV，满足PPS/UFCS协议严苛要求。小阻值设计降低回路阻抗，系统效率提升2%，温升减少5℃。
• 更强硬件资源：搭载高性能32位MCU，配备128KB Flash+24KB SRAM，可并行运行PD3.1认证程序与复杂协议栈。集成SPI、I2C、UART、USB2.0接口，支持扩展显示屏、无线模块等外设，满足储能电源、智能充电桩等场景交互需求。

图形化SDK 加速产品落地

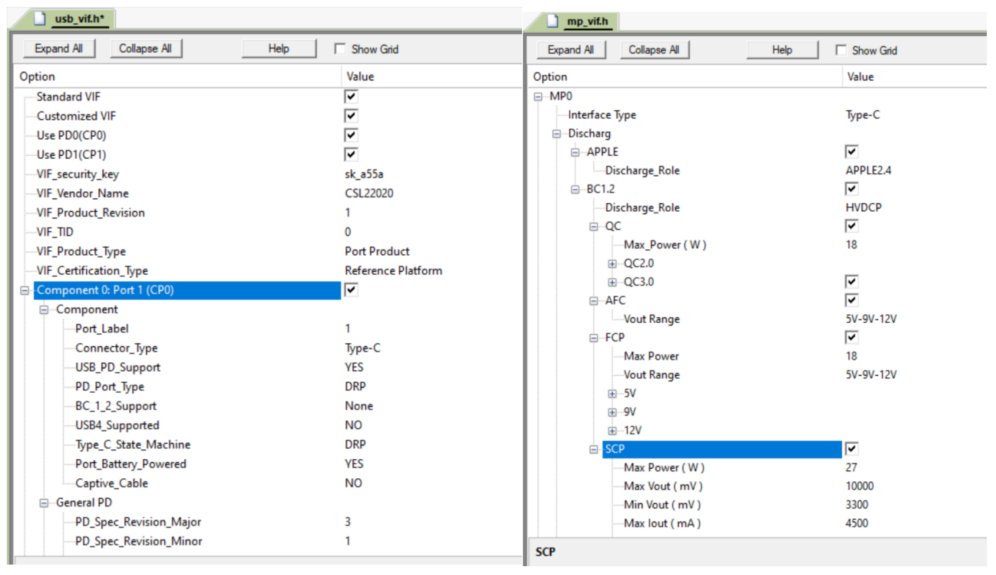

为加速快充产品开发落地，芯海科技CPW6430创新推出三大开发工具，助力客户最快1周内完成方案定型。

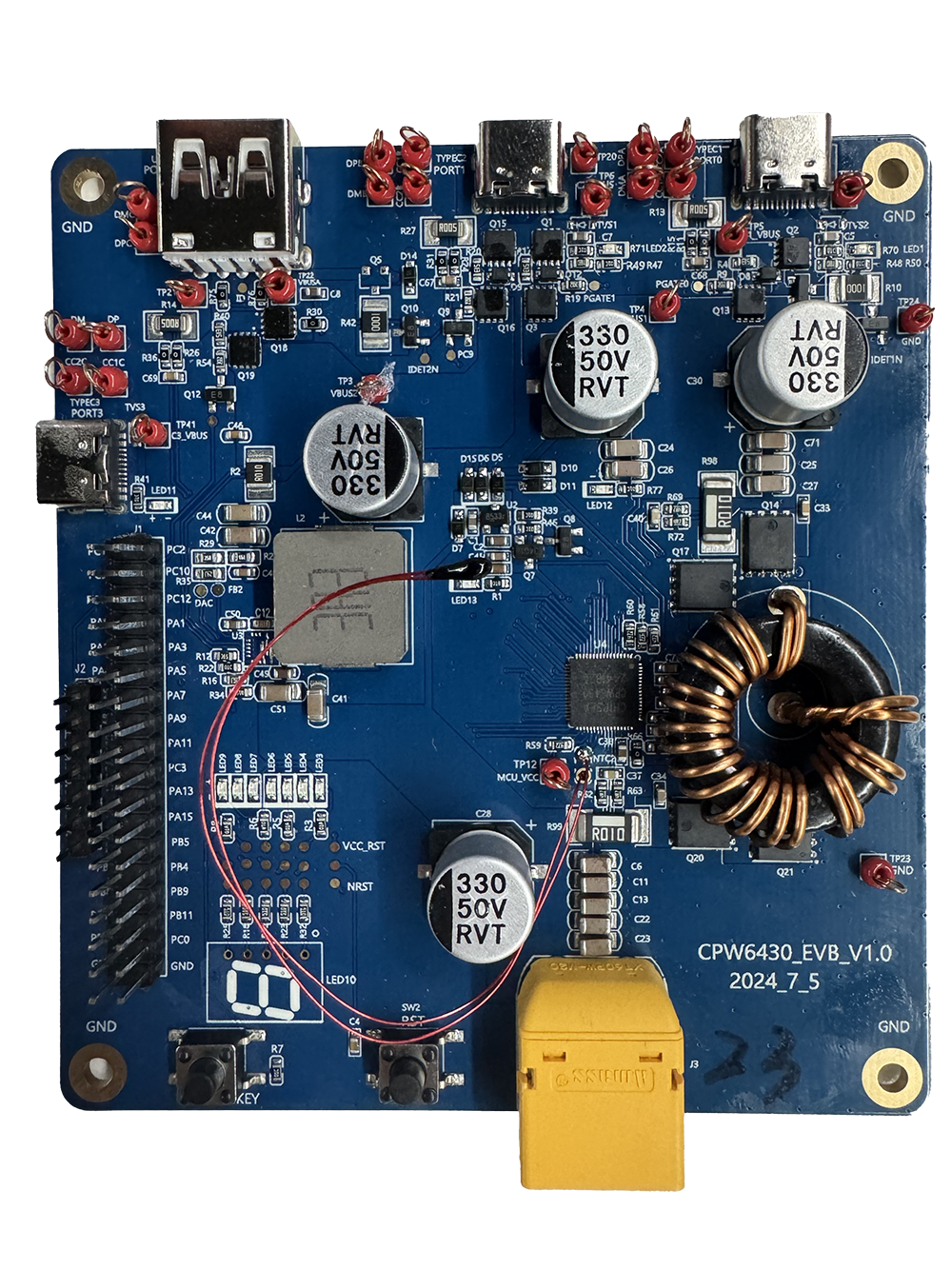

为便于快速评估，同步提供配套评估板（CPW6430-EVB）及完善Demo Code，实现“配置-验证-优化”的完整开发闭环。

CPW6430的Demo Code

在电源快充领域，芯海构建Smart PD开发生态，整合了丰富的协议资源、灵活的兼容性设计及高效开发工具链。该生态不仅提供从硬件到软件的一站式解决方案，更通过预认证固件、自动化测试工具等创新服务，全面助力客户提升开发效率、降低量产风险，从而在激烈的快充市场竞争中脱颖而出。

结语

当前，随着AI终端加速普及，电源快充技术同样正在从“功能竞争”迈向“性能竞赛”。芯海作为深更耕快充领域十多年的重要参与者，提供具有通用性和兼容性的电源管理产品，已广泛覆盖消费电子、汽车和工业应用领域。
