2025年苹果仍会大力发布新产品。在这两种情况下,半导体都是产品的支柱。2025年2月28日,iPhone 16e发布,搭载苹果自家的调制解调器芯片组(其中不仅包含C1,还包括收发器和电源IC),3月12日,Mac Studio作为超高端Mac发布。顾客可以选择配备可连接高达 512GB(千兆字节)统一内存的“M3 Ultra”版本,或配备与“MacBook Pro”相同的“M4 Max”版本。
但其实除此以外,苹果还在开发很多我们没注意到的芯片
苹果也积极研发周边芯片
苹果不仅积极开发自家的数字处理器,还积极开发周边芯片(电源IC和接口),以发挥处理器的性能,以芯片组的形式构建起完整的系统。重要的是要记住,苹果不仅仅是一家生产处理器的半导体开发商。
图1显示的Mac mini将于2024年11月8日发布。相较于上一代Mac mini,体积(最大值)从1389mm3减小至807mm3 ,重量从1.28kg减轻至0.73g,减轻了约40%。它适合放在你的手掌中。上一代Mac mini于2023年2月发布,搭载使用台积电5nm代制造的“M2 Pro”,但2024年的小型Mac mini将搭载使用3nm技术制造的M4 Pro。拆卸并不是那么困难。

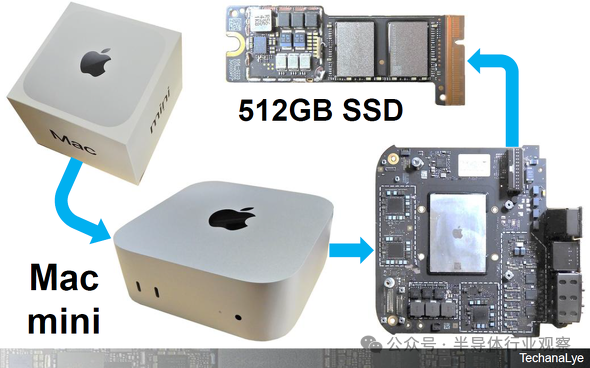

图1显示了Mac mini的主板(其中还包含电源板)以及连接到主板的SSD。它的形状与典型的M.2 SSD不同。图1中的SSD是双面的,背面也有一个内存芯片。

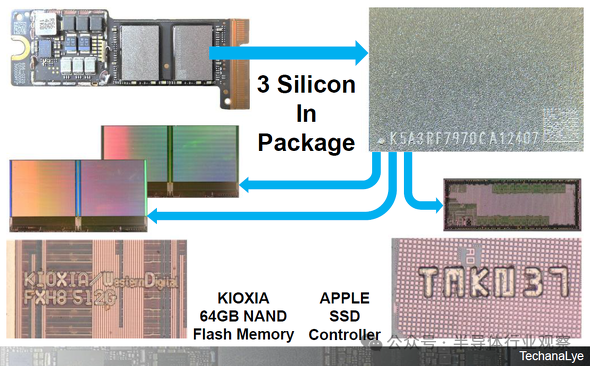

图2是Mac mini的SSD芯片被打开。512GB型号有四个内存芯片(两侧)。每个都是128GB。一个封装里面有三片硅片。其中两颗是来自Kioxia的64GB NAND闪存,一颗是苹果研发的SSD控制芯片。提供SSD的控制功能和接口。虽然典型的SSD都有一个管理整个SSD 的单芯片控制器,但Apple在每个封装中都有一个控制器。Apple对于内存控制也有自己独特的做法。苹果产品不仅使用铠侠的内存芯片,还使用三星电子、SK海力士、美光科技等公司的内存芯片,并且始终使用苹果的控制器。

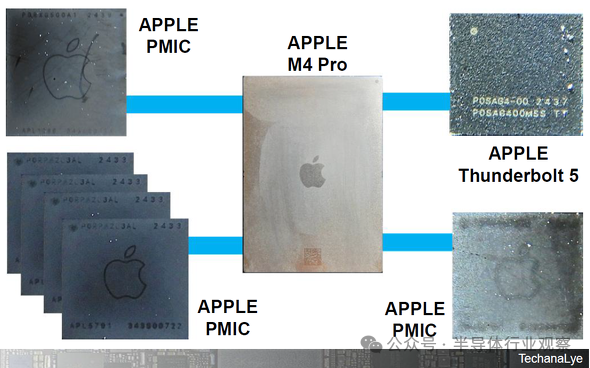

图3显示了最新Mac mini中的Apple芯片组(省略了更多芯片)。总共有六颗电源IC围绕M4 Pro处理器排列。它管理电源电压等。
处理器与电源统一开发
2018年,苹果收购了 Dialog Semiconductor(现瑞萨电子)的电源 IC 业务,此后在其所有产品(iPhone、Apple Watch 和 Air Pods)中都将电源 IC 与处理器结合使用。通过实现更细粒度的功率控制,提高功率性能和计算性能。增加晶体管的电压可以使其运行得更快,但过度增加电压可能会导致设置问题。通过集中处理器开发和电源开发,可以实现高度一致的电源管理。高通和联发科也正在开发类似的技术。
此外,苹果将为其2024年11月的产品配备Thunderbolt 5接口。Thunderbolt 5能够实现比传统Thunderbolt 4快两倍以上的传输速度。从Thunderbolt 4开始,苹果就一直在使用自己开发的接口芯片,而2024年11月发布的Mac mini和MacBook Pro也将尽可能多地配备苹果的Thunderbolt 5端口。从入口、出口到电源、内存控制、处理器,一切都由苹果制造。

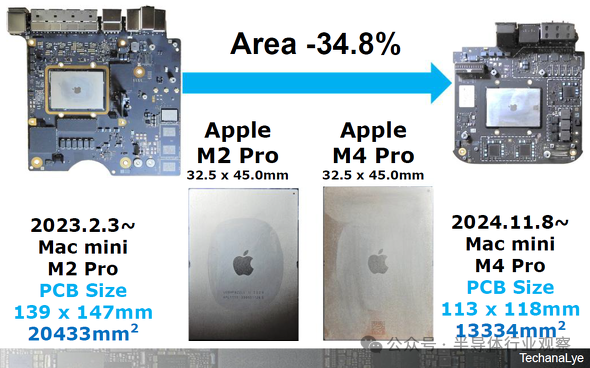

图4展示了2023年2月推出的上一代Mac mini和M2 Pro以及2024年推出的新款Mac mini和M4 Pro的电路板。电路板面积大约是其三分之二,但处理器封装尺寸保持不变。M2 Pro 采用5nm工艺,而M4 Pro采用3nm工艺制造,因此处理器更小并不意味着主板也更小。通过彻底重新设计电路板,Mac mini变得更小了。毫无疑问,这一切的背后是半导体的进化,通过电源IC的优化、以及更低的处理器电压,使得整个主板可以变得更小。苹果不断关注半导体特性并改变电路板配置。
图 5显示的搭载M4 Max的MacBook Pro,于2024年11月发布。这是2023年11月发布的搭载M3 Max的MacBook Pro的继任者,其内部配置、结构和电路板尺寸与2023年型号几乎完全相同。主要的变化是处理器从M3 Max更换为M4 Max,接口从Thunderbolt 4改为Thunderbolt 5。

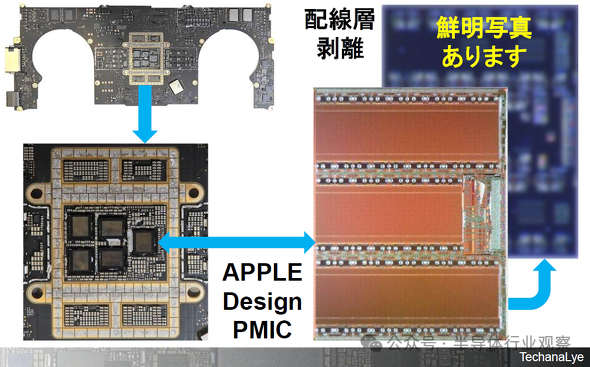

图6显示了MacBook Pro主板上处理器的背面。为了稳定电源,安装了5个陶瓷电容器和电源IC(也进行了截面分析)。芯片硅片上还刻有Apple芯片型号名称。这是Apple的专有硅片。除了电源控制IC外,苹果还自主开发了iPhone等设备使用的硅电容器。苹果的芯片开发注重功能和性能。

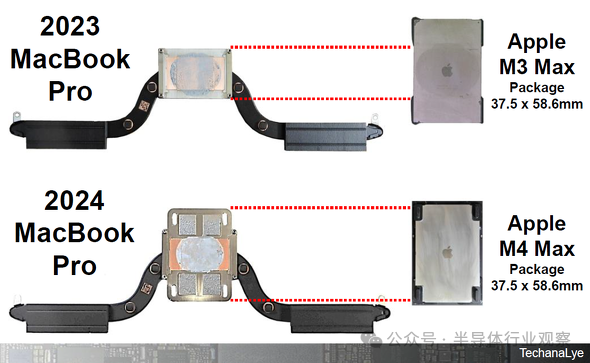

图7比较了2023款配备M3 Max的MacBook Pro和2024款配备M4 Max的MacBook Pro的散热器。在M3 Max上,散热器仅与处理器重叠,但在M4 Max上,它已更改为也覆盖统一内存。已采取防止发热的措施,包括针对内存。苹果产品不断发生着微小的改变。
苹果的制造充分利用了其知识产权

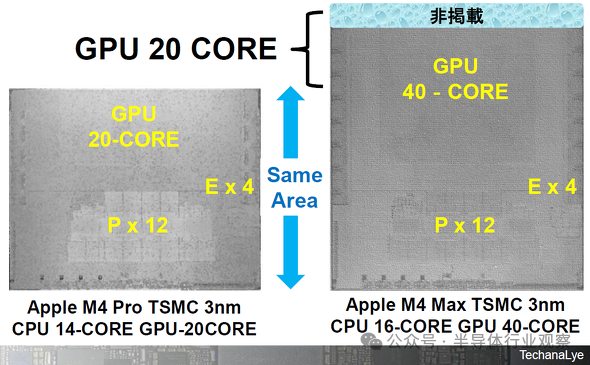

图8为M4 Pro、M4 Max芯片打开状态(省略布线层剥离的详细内部照片)。M4 Pro已宣布拥有10核PCPU(性能CPU)和4核ECPU(效率CPU),但实际硅片有12核PCPU。这个数字与M4 Max的12个核心相同。三分之二的硅是完美匹配的。M4 Pro+20 核GPU=M4 Max。通过标准化设计资产,可以提高开发效率。通过标准化CPU和NPU,测试也可以重复使用。
我们决定不在本文中展示M4 Max的上部结构,但我们计划在稍后与我们即将分析的M3 Ultra一起介绍它。苹果始终为M系列开发三种类型的硅片,从高端、中端到入门级,但它通过最大限度地重复使用内部IP(知识产权),创造了可扩展的结构。

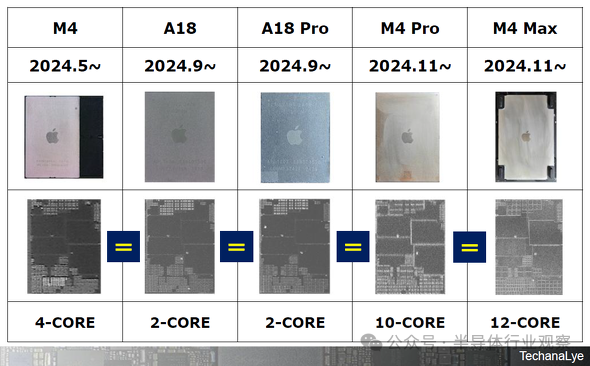

表1比较了采用3nm第二代台积电N3E工艺的苹果2024-2025芯片的PCPU外观。从A18到 M4 Max,PCPU都是相同的。唯一的区别是核心的数量。GPU、NPU和ECPU也是如此。每个核心都经过精心打造,并且通过核心数量实现可扩展性。
